陶瓷滤波器损坏的应急修理

　　陶瓷滤波器损坏后，如果没有同型号的可换，可采用应急修理。
　　
　　1．剪脚。它适用于三端陶瓷滤波器，可剪去输入或输出的一脚，保留公共端不动。在原来的输人与输出端接入一只数百欧姆的电阻即可。
　　
　　2．去除。如果出现输入、输出两端之间漏电，可去除陶瓷滤波器，在原来的输入、输出两端焊一只几十皮法的耦合电容。此法使选频滤波作用不再存在，从而使电路性能指标下降。
　　
　　3．手推。如果陶瓷滤波器由于碰撞造成内部接触不良，从而导致收音机、电视机中出现有如流水一般的声音。检修时可用手轻推几下滤波器，当其内部接触良好时，用石蜡或松香加热固定即可。
　　
　　4．电击法。当其某两脚漏电时，可利用黑白电视机中的100~400V电压，对漏电的两脚实行电击。电击时动作要快，可多次重复，直到两脚之间电阻值大于10MΩ为止。
　　
　　5．代用法。
　　

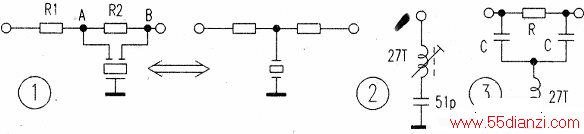

　　首先是二端陶瓷滤波器与三端陶瓷滤波器的互换，可参见电路1。代换后效果基本不变。
　　
　　其次是用二端陶瓷陷波器的LC电路代用，其电路如图2，可在电视机中频变压器的骨架上，用(b0.08mm漆包线，各槽绕9匝，三槽共27匝，再与一个51pF的瓷片电容串联，再调整磁心的深度，使伴音不干扰图像即可。
　　
　　三端陶瓷陷波器的代用，可采用图3电路，用LC谐振回路代用即可。
