贴片IC的拆卸与安装

　　1、拆卸贴片IC的方法

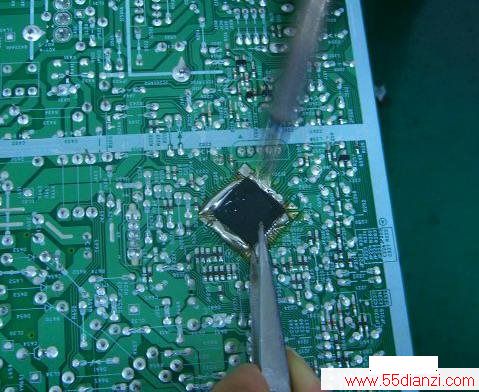

　　方法一：在拆卸贴片CPU和解码时，可以在元件各边加上可以覆盖各焊脚的焊锡，用烙铁均匀的同时向各边加热（温度不要超过200C），同时用刀片适当翘起IC（IC下面有固定IC的胶水）。要注意加热要均匀，速度要快，不可将烙铁停留在同一个点的时间过久，不然PCB基板容易起皮。（下图）

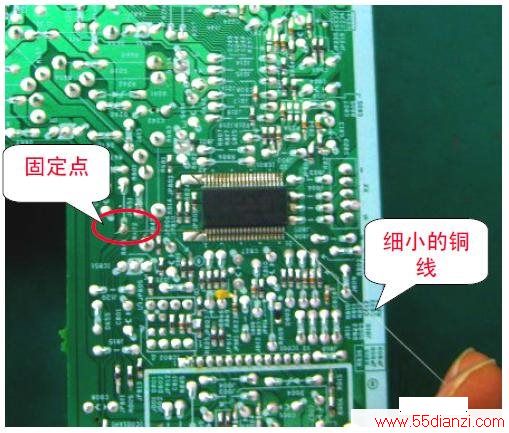

　　方法二，可以用细小的铜丝（行输出连接线中的一股），穿过IC引脚，一端固定在基板上，用烙铁加热焊脚，同时向外拉铜丝，直到各脚翘起，需要确定各脚已经脱焊。两边用同样的方法处理后用刀片轻轻翘下IC（下图）

　　2、安装贴片IC的方法

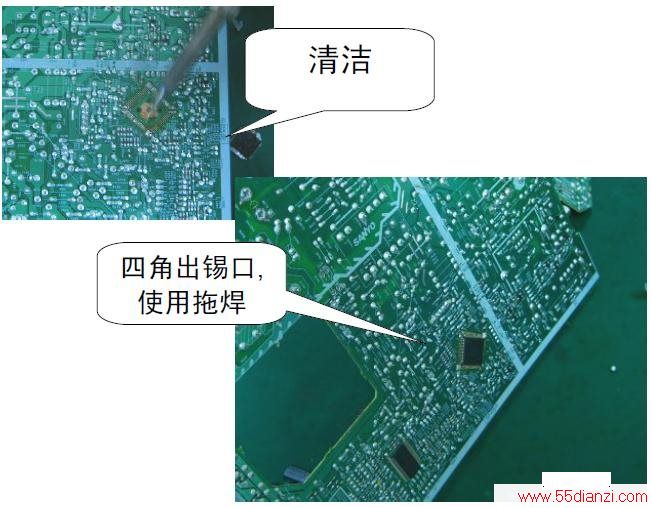

　　安装时先将基板用松香/焊锡清洁平滑,再将IC四角用焊锡固定在P板上，然后使主板倾斜放置，用焊锡延脚自上向下拖焊。

　注意事项:

　　1）焊接前，应该在基板上加松香和焊锡，用烙铁使之平滑，同时也要在IC各脚上添加松香膏，这样焊接才能减少虚焊。避免后期补焊时造成起皮。
　　
　　2）主板需要倾斜45度左右，并且焊锡出口应该向下。避免拖焊不干净造成短路。拖焊完成后需要检查，是否短路，是否虚焊，可用烙铁适当补焊。
　　
　　3) 贴片IC的存储应该在干燥和低温下面，避免焊脚氧化使用时造成虚焊。
　　
　　4) 使用万用表时要主要，测量电源初级电压时表笔不能接小信号地，避免烧坏万用表。
　　
　　5) 修复安装时注意事项。不能留下金属、纸张在电视机里面6) 在带电检修主板时，不要用手同时抓握小信号部分“地”和电源散热片（热地），避免造成人员触电和损坏主板。
