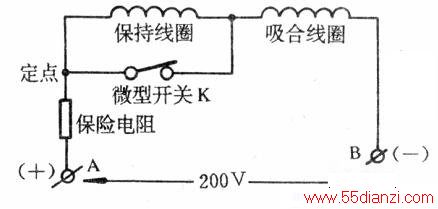

下图是小天鹅XQB30-8型全自动洗衣机电磁排水阀的原理图，工作原理如下：微型开关K初始工作状态呈闭合，当洗衣机要进行排水时，由电脑控制板上的驱动电路输出200V直流电压，加至吸合线圈（正常阻值为115Ω左右）上，此时吸合线圈的电流在1.7A左右，电磁铁便产生足够的吸引力将圆柱体衔铁吸入。当衔铁全部吸入时，位于衔铁销钉处的铁垫圈将微型开关K断开，这时保持线圈（阻值在3200Ω左右）与吸合线圈串联，由于两线圈串接后阻值较大，电磁铁工作电源从1.7A-下子降至0.06A左右，但仍有足够的吸力保持衔铁被吸入，吸入的保持时间由电脑程序控制，远远大于机内洗涤水的排出时间。
维修方法：当洗衣机出现不排水时，可先用万用表测电磁铁A、B两端（紫色线为正，咖啡色线为负）有无200V直流电压。若没有电压则是电脑控制板上出现了故障，若有电压则是电磁铁出现故障。
检查时拔下磁铁两个电源接线端，测量A、B两端的电阻值(3200Ω或115Ω)进行判断，常见故障有开关K接触不良、线圈烧毁、保险电阻烧毁等。
1．拆下电磁铁并打开塑料盖板，即可见到微型开关，测开关触点接触是否良好。可用细砂纸将触点曙光，并使其接触良好。
2．测量开关K的定点和电磁铁电源B端之间的阻值，阻值在115Ω左右，说明吸合线圈是好的；将开关K断开，测量阻值在3200Ω左右，说明保持线圈是好的；测量开关K定点与A端之间电阻无穷大，说明保险电阻烧毁。若一时购不到保险电阻时，可在A端进线中串接2A保险管，恢复保险功能．这样可避免因电磁铁线圈烧毁后引起驱动电路的烧毁。
3．因电磁铁线圈内塑料骨架热变形，造成圆柱体衔铁运动不畅或被卡死，可采取敲击的方法抽拔出，用车床等方法将衔铁直径减小，使在线圈中运动通畅即可。
