本文以SONYPCG-R505JE笔记本电脑为例来介绍拆卸方法。与这种笔记本电脑拆卸方法相同或者类似的还有R505JEK、R505JEP、R505JL、R505JLK、R505JLP、R505JS、R505JSK、R505JSP等机型。

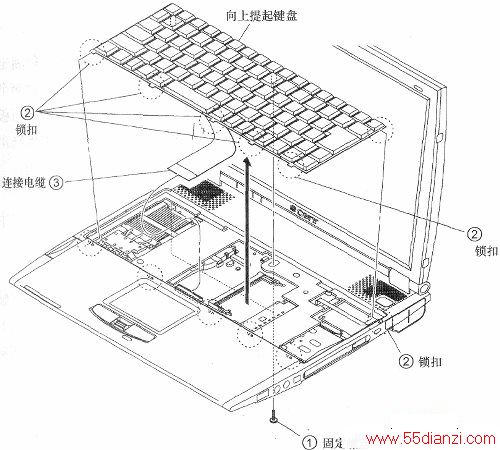

1．键盘的拆卸
将笔记本电脑背部的固定螺丝取下，用用镊子向内推下键盘上的锁扣（在利用镊子推压锁扣的过程中，不要划伤笔记本电脑的机盖板），然后按照下图所示向上平移键盘并将键盘与主板连接的电缆拔下即可取下键盘。

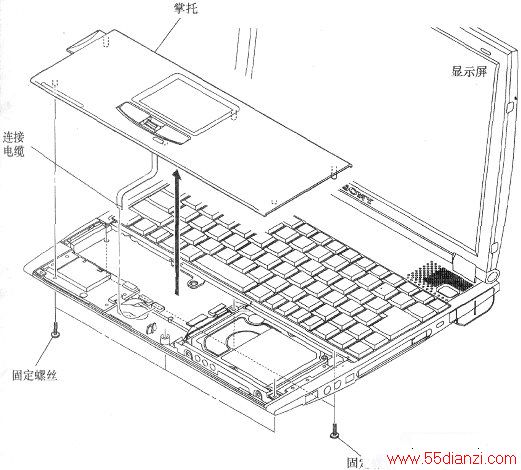

2．掌托的拆卸
取下固定掌托支架的两颗螺丝，然后稍微用力向上提起，随后拔下连接电缆即可取下掌托，如下图所示。

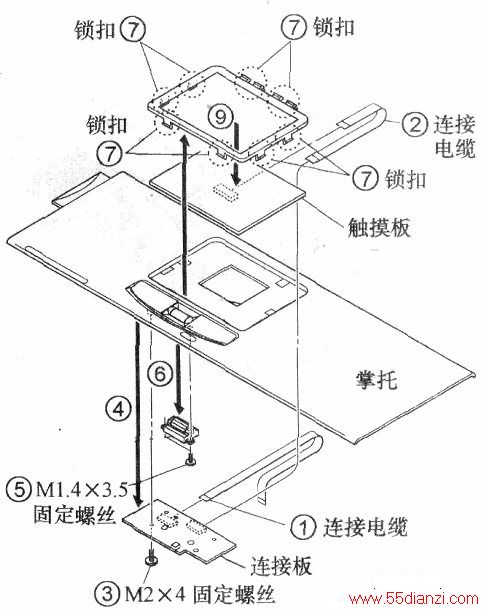

3．触摸板的拆卸
取下固定触摸板和连接电路板的所有螺丝，然后稍微用力向上提起触摸板，随后拔下连接电缆即可取下触摸板，如下图所示。

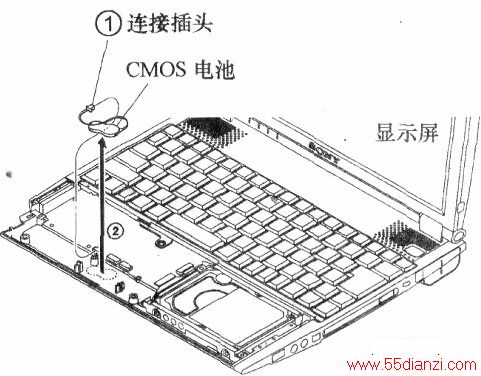

4．CMOS电池的拆卸
在笔记本电脑的开机密码忘记时，需要取下CMOS电池来破解密码，取下CMOS电池的方法也很简单：在取下触摸板后即可看到CMOS电池，直接拔下CMOS电池与主板的连接插头即可，如下图所示。

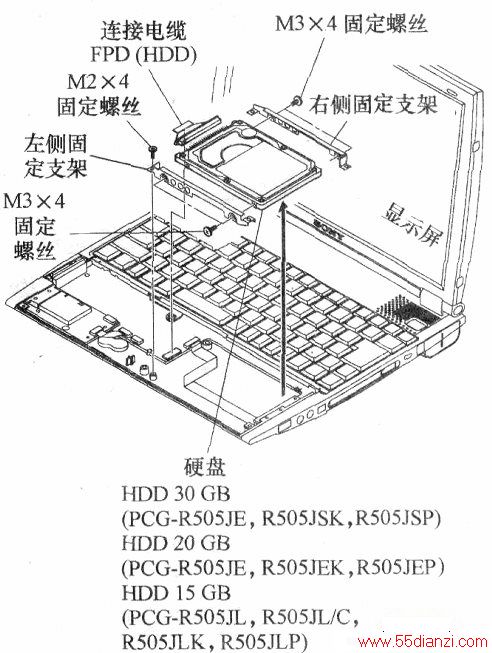

5．硬盘的拆卸拆
下硬盘固定支架与底座之间的固定螺丝，再拔下硬盘与主板连接的电缆，即可将硬盘连同固定支架同时取出，如下图所示。最后再取下硬盘固定支架上的几个螺丝，即可将硬盘彻底取下。

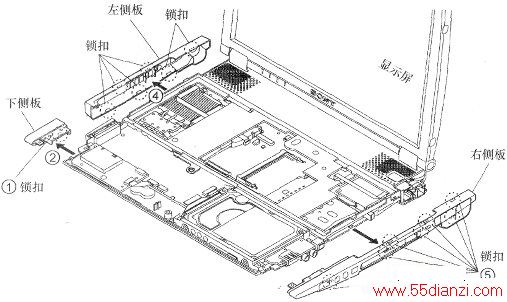

6．左右侧板的拆卸
用镊子或者其他工具撬开左右侧板与底座之间的连接锁扣，然后再向外轻拉侧板，即可将其取下，如下图所示。
7．扬声器的拆卸

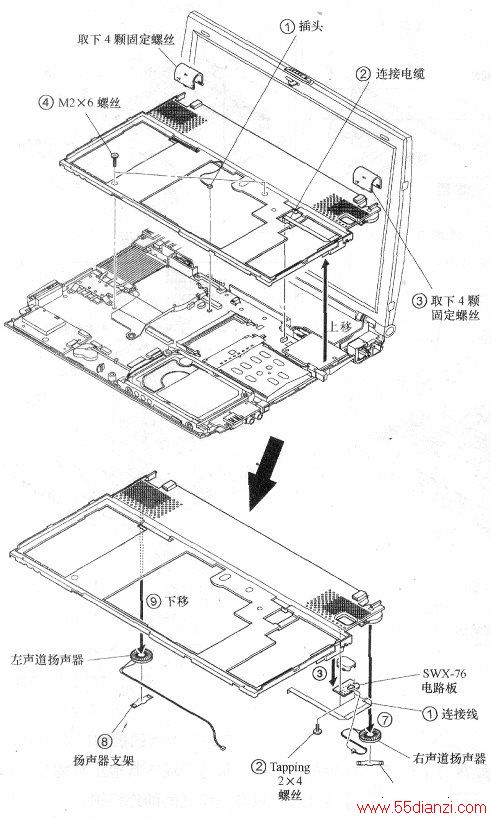

将显示屏平放，取下两端的8颗固定螺丝，然后再取下扬声器固定前面板的两个螺丝，如下图所示。随后再将扬声器前面板与主板之间的连接电缆拔下，向上平移扬声器前面板即可将扬声器前面板连同扬声器一起取下。
取下扬声器前面板后，从后方再拆下扬声器固定支架，即可取下扬声器。

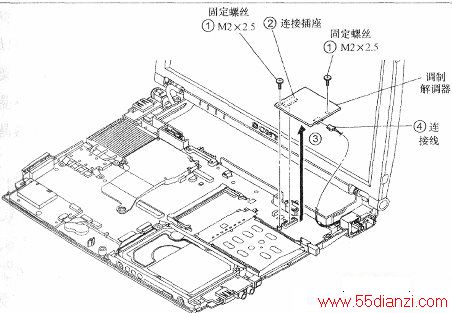

8．调制解调器的拆卸
取下扬声器前面板后即可看到调制解调器，将上面的两颗固定螺丝取下后，向上平移调制解调器并拔下连接线即可取下调制解调器，如下图所示。

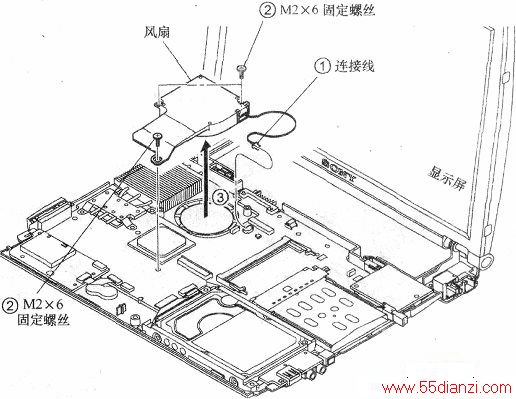

9．散热风扇的拆卸取下固定散热风扇的两颗螺丝，然后拔下风扇与主板的连接线，即可取下风扇，如下图所示。

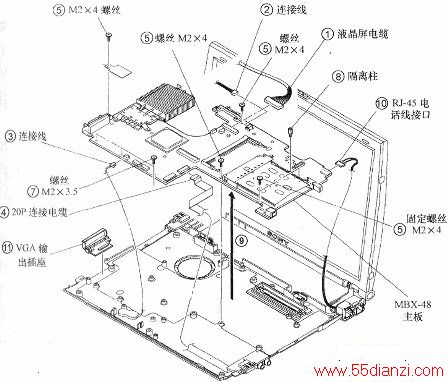

10.主板的拆卸
取下固定主板的几颗螺丝，并拔下主板与液晶屏、底座之间的几个连接线，向上提起主板即可将其取下，如下图所示。

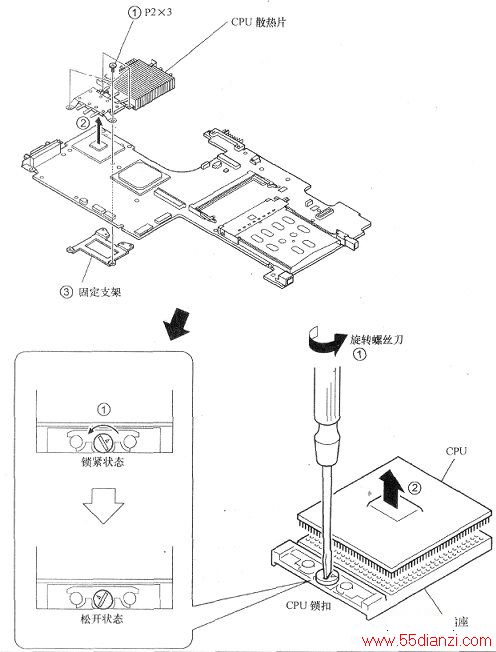

11.CPU的拆卸
拆下固定CPU散热片的固定螺丝，向上提起散热片将其取下，然后将平口螺丝刀插入到CPU锁扣的孔中，逆时针旋转180度，将CPU锁扣松开，再向上提起CPU即可取下，如下图所示。

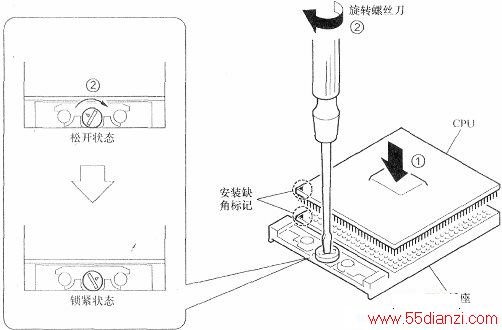

安装CPU时，应该先将CPU与CPU插座的缺口对准，待CPU正确放入插座后，再用平口螺丝刀插入到CPU锁扣的孔中，顺时针旋转180度，将CPU锁扣锁紧，即可完成CPU的安装工作，如下图所示。

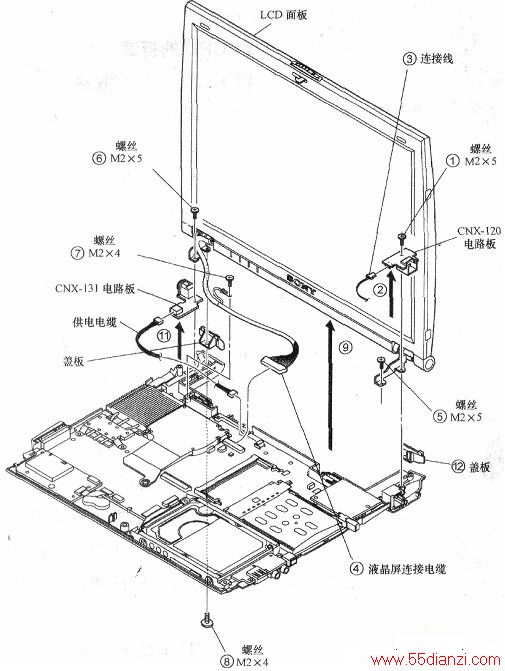

12.LCD面板的拆卸
按照下图所示取下固定螺丝，并拔下LCD面板与主板之间的连接线，向上提起塑料面板即可取下LCD面板。

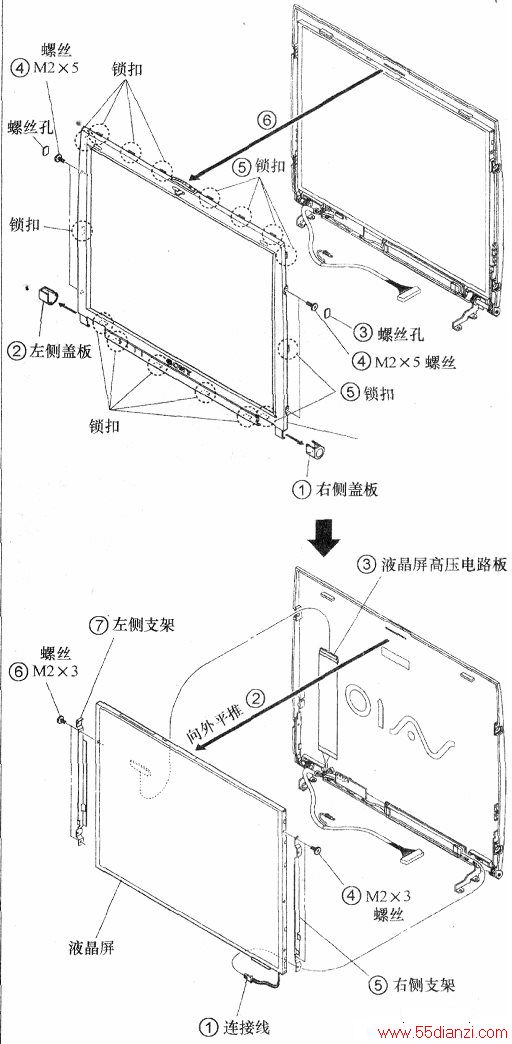

13.LCD屏幕的拆卸
如上图所示，先取下两颗固定螺丝，然后用螺丝刀插入到LCD面板与前框之间，将前框的下端撬起，然后将前框的上端撬起，随后可以将前框取下。取下前框后，取下液晶屏左右固定支架上的4颗固定螺丝，拔下连接线，然后向外平推液晶屏即可取下液晶屏，这样就可以很方便地取下液晶屏高压电路板（高压板）进行检修了。
拆卸注意事项：
拆卸前关闭电源，并拆去所有外围设备，如AC适配器、电源线、锂离子电池、PC卡及其他电缆等。因为在电源关闭的情况下，一些电路、设备仍在工作，如直接拆卸可能会引发一些线路的损坏；一定要按照正确的步骤拆装笔记本电脑，否则会造成塑料件损坏或者影响拆装速度。
拆卸各类电缆（电线）时，不要直接拉拽，要先明确其端口是如何吻合的，然后握柱其端口动手拆卸；由于笔记本电脑的很多部件都是塑材质料，所以拆卸时遇到此类部件用力轻柔，不可用力过大，且要使用合适的工具，否则将会对部件造成损伤。
笔记本电脑中很多部件或附件十分细小，比如螺丝、弹簧等，在拆卸时要严格记录下每个部件的位置，最好拆卸下的部件按类码放，以提高维修效率。安装时遵循拆卸的相反程序。
总之，目前常见的笔记本电脑按照固定的方式大致可以分为上述的两种类型。面板底端固定的笔记本电脑在拆卸时需要先拆卸底部的螺丝然后才能进行拆卸工作；面板前端固定的笔记本电脑只要将前面的固定卡子或者两个固定螺丝取下即可进行拆卸工作。
面板底端固定的机型除了前面介绍的型号外，还有惠普NX6110、惠普V3174、惠普6325、DELLXPSM1210、DELLVostr01400、联想昭阳系列、联想A550、联想A600等型号的笔记本电脑。
面板前端固定的机型除了前面介绍的型号外，还有东芝SatelliteS801、东芝M603、明基A32E、明基Joybook3000/5000U/6000/8000系列、明基JoybookP41、ACER3684、ACER3680、ACER4315、ACER4710、COMPALEL80、SONYPCG-F340/350/360系列、SONY505F/505FX系列、华硕F2J、华硕A6J、三星R65、三星P50等型号的笔记本电脑。
