+B电源控制电路是一个闭合控制环路，其TDA48XX的⑤脚必须加有取自行输出电路的误差信号电压或加有固定的直流偏压，这样，+B电源电路才能正常工作。
如果TDA48XX的⑤脚只加有行输出电路的误差信号电压，那么．当切断+B电源电路的负载行输出电路（或切断送往行输出电路的行激励信号）时，TDA48XX的⑤脚将失去误差信号电压，此时+B控制电路处于开环状态，+B电源电路失去控制，会使+B输出电压急剧升高，有可能烧毁+B电源开关管和行输出管。
判断+B电源是否能使用“假负载法”进行维修的关键是看TDA48XX的⑤脚是否加有与行输出电路工作无关的直流偏压，如果有，则能直接使用“假负载法”；如果没有，则不能直接使用“假负载法”。

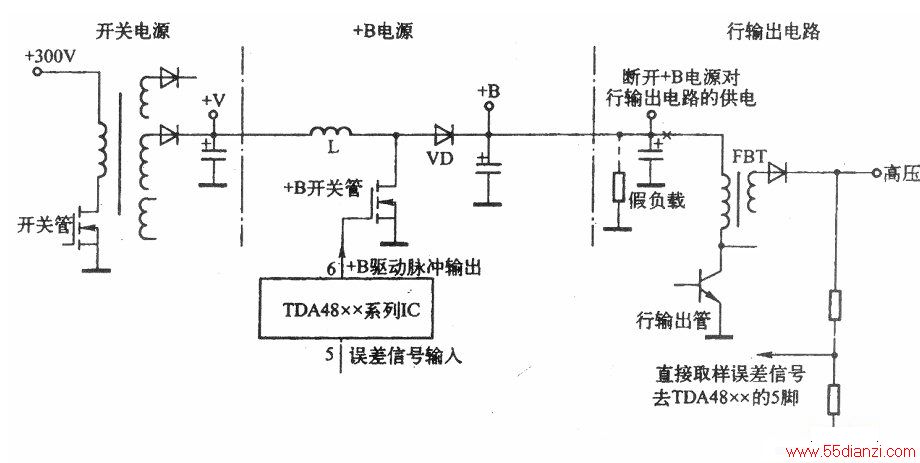

TDA48XX系列+B电源接假负载示意图如下图所示。
在以下几种情况下，可以直接使用假负载法：

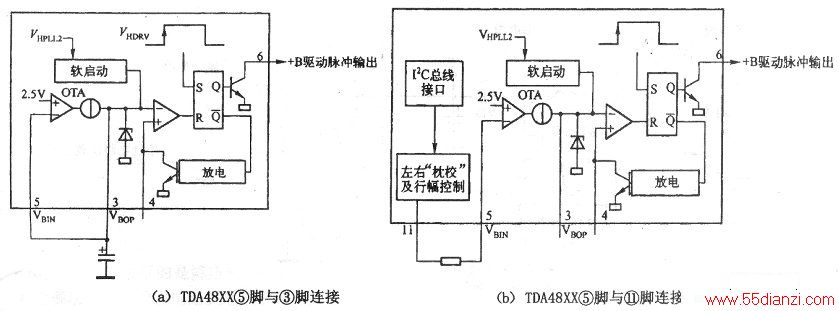

①TDA48XX系列的⑤脚（误差信号输入端）和③脚（误差放大器输出端）之间直接连接，如下图(a)所示。
这种接法实际上是将TDA48XX的⑤脚内误差信号放大器同相输入端所连接的2.5V基准电压从③脚加到⑤脚。当行输出电路停止工作时，⑤脚仍能保持2.5V左右的直流电压，所以+B电源电路能够正常工作。
②TDA48XX的⑤脚（误差信号输入端）通过电阻与(11)脚左右“枕校”输出电路连接，如下图(b)所示。这种接法当行输出电路停止工作时，TDA48XX⑤脚仍能从(11)脚得到直流电压，+B电源电路能够正常工作。
③TDA48XX系列的⑤脚（误差信号输入端）接有引自开关电源输出的直流偏压，如下图(c)所示。这种接法当行输出电路停止工作时，⑤脚仍能从开关电源得到直流偏压，因此+B电源电路能够正常工作。
在以上几种情况中，TDA48XX的⑥脚上拉电源必须取白开关电源，以确保在行输出电路停止工作后，⑥脚仍能有电源供应。
方法技巧：若TDA48XX的⑤脚没有取自开关电源的固定直流偏压，可人为将⑤脚与③脚短接，然后使用假负载法，或给⑤脚（误差电压输入端）用外电源加2.5～2.6V的直流电压，然后使用假负载法。
