用示波器维修液晶彩电的方法

　　用示波器维修液晶彩电时，主要有以下几种常见方法。

　　1．信号寻迹法
　　
　　信号寻迹法是在维修液晶彩电的过程中，根据故障现象，沿着信号的走向，测量某些关键点或延伸测量点的电压波形。操作者只需掌握彩电的电路结构，掌握各关键点信号的特点及正常波形，通过对测试点进行测试，就可以很快查找到故障部位。这是维修中最为常用的一种方法。

　　2．监视测量法
　　
　　对于不定期出现的故障，或在较长考验过程中才有可能出现的故障，就要采用监视测量法，就是将示波器探头固定地挂在被怀疑的测量点上，进行较长时间的测量。如果被测量点的引脚或焊点过小，不便于悬挂探头，可在此焊点上加焊长度不超过lcm的细硬导线，但注意该导线不要和附近其他焊点短路。在导线上轻挂示波器探头，切勿将电路板上的铜箔扳起来。

　　3．串联探头测量法
　　

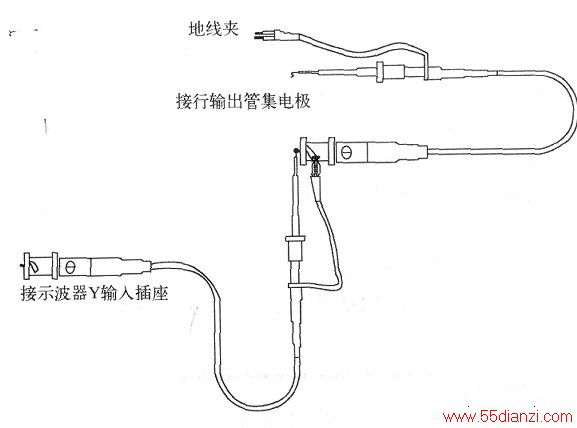

　　对双踪示波器，一般都配有两个10:1衰减探头，测量逆程脉冲等较高幅度的电压波形时，如果没有100:1的探头，也可将此两个10:1的探头串联起来，组成100:1探头使用。使用时，两探头衰减开关均置×10位置，首尾相接，使用起来非常方便，如下图所示。
