示波器的型号很多，但其面板上的开关和旋钮都大同小异，下面以STl6型示波器为例加以说明。

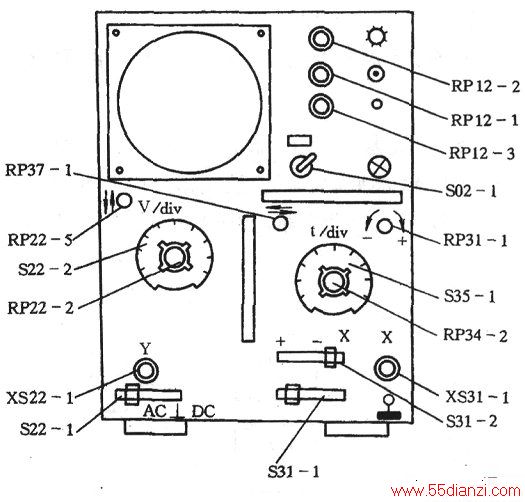

ST16型示波器为一通用的小型示波器，它的面板示意如图所示。
面板上各开关、旋钮的作用如下：
(1)电源开关(S02—1)当此开关板向“开”(即0N)时，指示灯亮，发出红光。经予热后，仪器可正常工作。
(2)辉度调节装置(RPl2—2)顺时针方向转动时辉度加亮，反之减弱，直至辉度消失。
(3)聚焦调节装置(RP12—1)用以调节示波管中电子束的焦距，使其焦点恰好会聚于屏幕上，此时呈现的光点应成为清晰的圆点。
(4)辅助聚焦旋钮(RP12—3)用以控制光点在有效工作面内的任何位置上，使散焦最小。
(5)垂直位移旋钮(RP22—5)用以调节屏幕上光点或信号波形在垂直方向上的位置，沿顺时针方向转动，光点或信号波形向上移；反之，向下移。
(6)垂直放大系统的输入插座(XS22—1)在面板上的符号为Y。
(7)垂直输入灵敏度步进式选择开关(S22—2)输入灵敏度自O．02～10V／diV，分几个档级。第一档级为标准方波信号。
(8)微调旋钮(RP22—2)用以连续改变垂直放大器的增益，当微调旋钮沿顺时针旋足，亦即位于校准位置时，增益最大。
(9)改变垂直被测信号输入耦合方式的转换开关(S22—1)此开关分三个位置：
“DC”位置为输入端处于直流耦合状态，适用于观察各种缓慢变化的信号。
“AC”位置为输入端处于交流耦合状态，它隔断被测信号中的直流分量，使屏幕上显示的信号波形位置，不受直流电平的影响。
“上”位置为输入端处于接地状态，便于确定输入端为零电位时，光迹在屏幕上的基准位置。
(10)水平移位旋钮(RP37—1)用以调节屏幕上光点或信号波形在水平方向上的位置，沿顺时针方向转动时，光点或信号向右移动；反之，则向左移动。
(11)时基扫速步进式选择开关(S35一I)由O．1μs／div～10ms／div，共分16个档级。
(12)微调旋钮(RP34—2)用以连续调节时基速度，当旋钮顺时针方向旋至满度时，为“校准”状态。
(13)电平旋钮(RP31—1)用以调节触发信号波形上触发点的相应电平值。
当旋钮右旋到头并关断开关时，扫描电路处于自激状态。
(14)触发信号极性开关(S31—2)用以选择触发信号的上升或下降部分来触发扫描电路。分为“+”、“-”、“×”三个位置。
(15)触发信号源选择开关(S31—1)分为“内”、“电视场”、“外’，三个位置。
(16)水平信号或外触发信号的输入插座(XS31-1)在面板上的符号为X。
