焊接是电子制作过程中非常重要的一环，它的作用是使被焊接的金属之间充分、紧密地接触，从而保证良好的导电性能，还能隔绝空气，防止焊接部位氧化或锈蚀。有的焊点还起着将电子元件固定在某一部位的机械支撑作用。对于初学制作的人来说，焊接是首先要掌握的一道工艺。焊接工艺质量好坏，直接决定着作品能否成功。下面将系统地介绍焊接的知识和技能。
一、焊接用品
首先要选择一套对路、适用的焊接用品。
1．电烙铁：它是焊接的主要工具。从电一热转化方式上可分为内热式（烙铁头套在电热芯外面）和外热式（烙铁头插在电热芯里面）两种。它们的外形不同，热效率也不同，但使用效果是相同的。因为电热芯体积的关系，大功率（50瓦以上）电烙铁都是外热式的。
功率的大小表示单位时间内发出热量的多少，焊大件要用大功率电烙铁；焊小件要用小功率的，不可“大马拉小车”，也不能“小马拉大车”。一般的电子制作用20至35瓦的烙铁为宜。偏头烙铁和尖头烙铁（如图1）有不同用途：偏头用于普通焊法（也称带锡焊法），它的斜面能沾取并携带一定量熔化的焊锡；尖头用于点焊法（也称点锡焊法），它本身不能沾取和携带焊锡（建议初学者学习焊接从普通焊法入手），所以偏头烙铁是必不可少的。市场上还有一些有特殊功能的烙铁，如吸锡烙铁、电子控温烙铁、速热烙铁以及用液体燃料加热的烙铁等等，读者可在了解其性能后使用。购买电烙铁时还要知道铭牌上所标数字的含义，例如“220V/20W”表示使用电压是220V（市电电压）功率是20W。
2．焊锡：电子制作应使用焊锡丝，它是空芯的，内装膏状的助焊剂，直径从零点几至几毫米不等。焊锡实际上是锡、铅合金，因配比不同而熔点、硬度等物理性质也不同。一般来说，熔点在150℃至200℃之间，直径在l毫米左右的焊锡丝比较适用，可挑选质地细腻、表面光亮的购买。不要用工业锡条、锡块焊电子电路，因为配比不对，杂质也多，会影响焊接质量。
3．助焊剂：它在焊接过程中产生挥发，通过挥发能净化金属表面，使焊锡与金属的本质部分紧密结合，提高焊接质量。常用的助焊剂有三种：松香、焊油和镪水。
焊铜可用松香或焊油，焊铁可用焊油或镪水。为使用方便，用体积比1(松香):2（浓度为95%的医用酒精）的溶液，即“松香水”，焊接前刷在印刷电路板上，效果很好。
镪水的配制方法：将适量的锌（可用废电池皮）浸入稀盐酸，待化学反应完毕，混合液体即是。焊油和镪水都有腐蚀性，操作时不要直接用手，以免烧伤皮肤。使用助焊剂要适量，最好是焊完后焊点的助焊剂都挥发掉，残留下来会腐蚀焊点，时间一久会造成电路故障。使用焊油和镪水更要注意使烙铁在焊点上多作用些时间，保证它们挥发干净，因为它们的腐蚀作用很强。一般来说，焊印刷电路或小型电子元件只用松香，焊其它铜件或铁件时才用焊油或镪水。
4．其它用品：砂纸、刻刀、锉刀、烙铁架、剪子、尖嘴钳和锥子（比印刷电路板上的元件孔径稍粗一些）。
www.55dianzi.com
二、焊接过程
普通焊法的三个步骤是：
1．打磨：用砂纸或刻刀清除欲焊部位金属表面的脏物，使其露出本质。打磨的轻、重视金属表面污浊程度来决定。如果金属表面很清洁，像刚刚去掉塑料皮露出的铜丝等，可免去这一步。现代生产的电子元件，其引线表面都已做了助焊处理（镀有助焊层），若元件是新的，也可免去这一步。

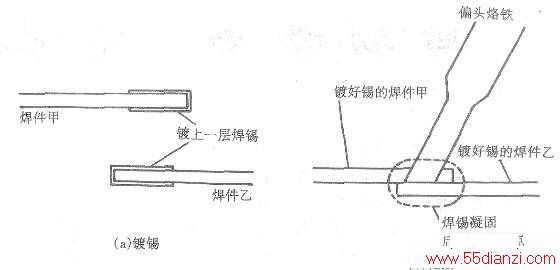

2．镀锡：在助焊剂的作用下，使焊件表面均匀地、牢固地附着上一层焊锡(如下图a)。
具体做法是：用烙铁将焊件按在松香块上，使其表面先沾上一层松香，再用带有焊锡的烙铁反复涂抹，使焊锡与焊件表面结合牢固。镀锡不要太多、太厚，更不要出疙瘩。注意不要用烙铁沾松香往焊件上抹，因为松香挥发很快，移动烙铁的过程中松香已经挥发完了。良好的镀锡，表面光亮、均匀，附着力强，用手抠不掉。如果是将电子元件焊到印刷板上，则只镀电子元件的引线即可，因为印刷板上焊点的铜箔已经做过助剂处理了（自己手工制作的印刷板除外）。镀锡用偏头烙铁较方便。
用拿铅笔的姿式握小型电烙铁把操作方便，要养成习惯。
3．化接：将镀好锡的焊件靠在一起，用偏头烙铁“吃”上（即沾上）适量焊锡，作用在它们的结合处(如下图b)2、3秒钟，烙铁离开，待焊锡冷却凝固后，化接即告完成。如果是将电子元件焊到印刷板上，则应先估量好电子元件引线的长短，剪去多余部分再行化接。这时要注意烙铁头既接触元件引线又接触印刷板，使两者温度同时升高，烙铁头带来的焊锡就会与两者都充分结合。要形成良好的焊点，用锡量要适中，过多则焊点太大，不美观，还容易引起短路故障；过少则机械强度不够，焊点容易开裂。图2b中两根导线也可先拧接起来再化接，那样更能经受拉力。请注意：在焊锡冷却凝固前，不能移动焊件位置（不松手），否则焊点会裂开。
以上是普通焊法的三个步骤，其中第二步镀锡最关键。正确的焊接十分结实，可用一个实验来证明：首尾焊在一起的细导线，用力拉断，断点不会在焊接处。
另一种是点焊法，它比较简单、快速。但只能用于印刷电路板的焊接。方法是：将全部电子元件按要求插到印刷板上，双手分别持尖头烙铁和焊锡丝，同时对准某一焊点，镀锡、化接一次完成（如下图）。
所有焊点焊完后，再将多余引线一一齐根剪掉。用点焊法的前提条件是：(1)印刷板是经过助焊处理的；(2)电子元件的引线是经过助焊处理的且是很新，很清洁的；(3)操作者要有普通焊法的基础。用点焊法要注意的是：(1)电烙铁、焊锡丝与印刷板成45°角；(2)准确掌握“火候”使焊接一次成功，因为用尖头烙铁修改焊点是很困难的。
手工焊接的两种方法比较：普通焊法质量较好，但速度慢；点焊法速度快，但容易出现虚焊、假焊等毛病。
