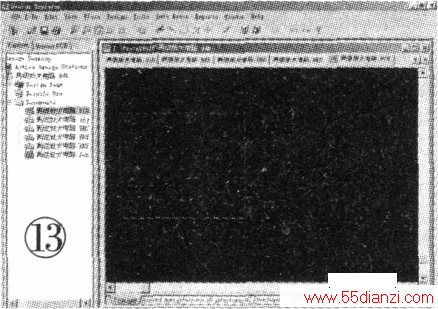

  9.修改晶体管管脚排列次序

  前表中,晶体管的封装形式Footprint栏我们填了T0-5T.而ProtelPCBFootprints.lib文件的元件封装列表中只有T0-5,且T0-5晶体管封装形式的管脚排列又和实际的晶体管3DG12管脚排列不一致,如图14所示。如果将晶体管的封装形式Footprint栏填T0-5,将会造成自动布线错误,因此,我们要修改晶体管管脚排列次序,并将修改后的晶体管封装形式命名为T0-5T,具体操作如下:

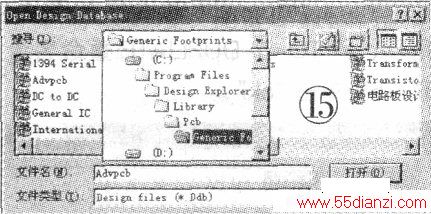

  (1).在Protel99SE基本界面下,单击菜单File/Open...,将出现OpenDesignDatabase对话框,单击搜寻栏右边下拉箭头,按路径C:\ProgramFiles\DesignExplorer99SE\Library\Pcb\GenericFootprints找到Advpcb.Ddb文件,如图15所示。

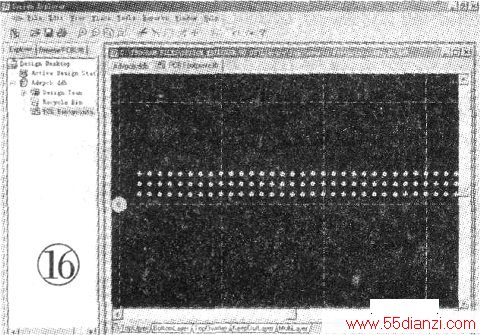

  (2).双击Advpcb.Ddb文件,将打开PCBFootprints.Lib文件窗口如图16所示。

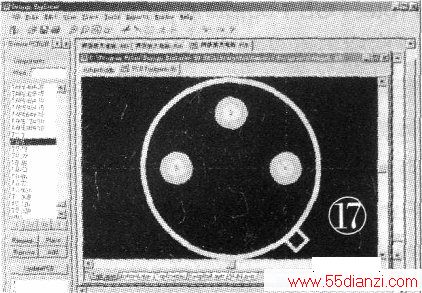

  (3).将左上角设计管理器切换到BrowsePCBLIB栏目下,向下拉滚动条找到T0-5,双击T0-5,将其加载到PCBFootprints.Lib文件窗口中如图17所示。



  (4).单击菜单Edit/CopyComponent,将T0-5复制到Windows剪贴板中。

  (5)单击菜单Edit/PasteComponent.在左侧BrowsePCBLIB栏目下的Components窗口下的T0-5下方多了一个T0-5-DUPLIATE元件,如图18所示。

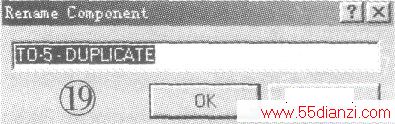

  (6).选中T0-5-DUPLIATE元件,单击下方“Rename--”按钮,打开RenameComponent对话框如图19所示,将T0-5~DUPLIATE重命名为T0-5T.单击“ok”。

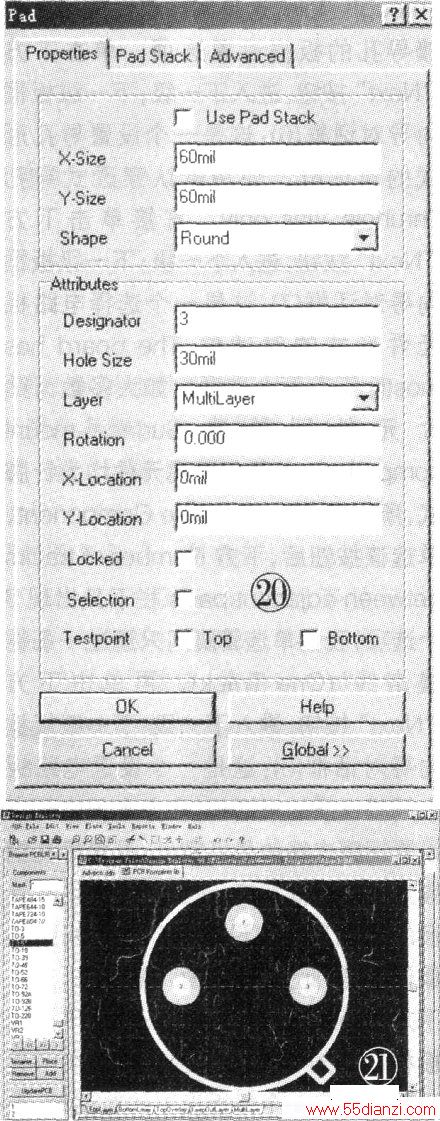

  (7)在编辑区内,双击T0-5T外型最左边的“3”号焊点,将弹出如图20所示对话框,将Designator属性由“3”修改为“2”,单击“ok”确定;用相同的方法将最上边的“2”号焊点修改为“1”;最右边的“1”号焊点修改为“3”,完成后的T0-5T管脚排列如图21所示。



  (8)创建好T0-5T的外形之后,单击菜单File/Save,将T0-5T真正存入PCBFootprints元件库内。PCBFootprints元件库内有了T0-5T.下面加载电路图设计内容时就能把晶体管按T0-5T封装形式加载,自动布线才能正确。



www.55dianzi.com

  10.通过设计同步功能加载电路图设计内容

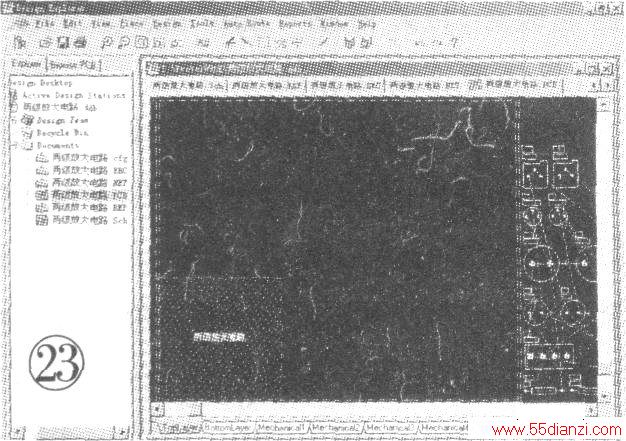

  在“两级放大电路.Sch”窗口下,单击菜单DesigrVUpdatePCB...,将弹出UpdateDesign对话框如图22所示。使用默认值,单击下方“Execute”按钮,将工作界面切换到“两级放大电路.PCB”窗口下,将看到PCB窗口下成功地加载了两级放大电路的所有元件,如图23所示。从图中可以看到,加载的元件位于设计板框的右侧,单击设计板框中红色斜线框的边线,将出现8个红色小方块,单击键盘上的“Delete”键,删除红色斜线框。

  11.自动布置电路图元件

  在“两级放大电路.PCB”窗口下,单击菜单Tools/AutoPlacement/AutoPlacer...,将弹出AutoPlace对话框如图24所示,从图24看出Protel99SE提供两种自动布置元件模式,分别是群集式(ClusterPlacer)和统计式(StatistICalPlacer)。在此我们选择统计式自动布置模式。单击“ok”按钮,稍等片刻,先出现的对话框,单击“ok”按钮,后出现的对话框,单击“Yes”按钮,最后出现如图25所示统计式自动布置结果。自动布置结束后,还可用鼠标单击某个元件并按住鼠标将元件拖到疏空位置放置,稍作调整后的参考图如图26所示。

  12.调整铜膜走线的线径

  由于ProtelPCB99SE默认的布线铜膜线径为lOmil.对我们业余制作简单电路板来说,显然是太细了,所以我们可以根据需要调整铜膜走线的线径。ProtelPCB99SE中负责定义PCB设计规则内容在DesignRules对话框中,在“两级放大电路.PCB”窗口下,单击菜单Design/Rules…,将出现DesignRules对话框如图27所示。

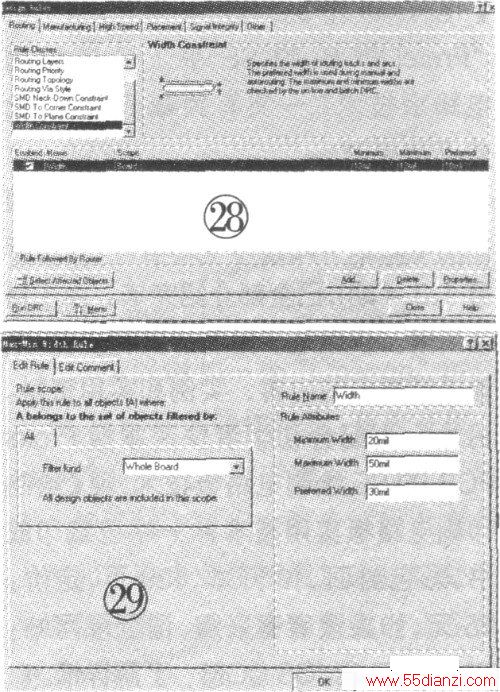

  DesignRules对话框中共有6个选项卡,网络走线宽度的设计规则是在Routing选项卡的WidthConstraint设计规则中定义,图27中,先单击Routing选项,再拉动RuleClasses窗口下滚动条,选中WidthConstraint选项,可以看到下面当前设计规则只有一条,如图28所示。从图中可以看出网络走线宽度最小和最大值都是12mil’优先采用的网络走线宽度为lOmilo单击右下方的“Properties...”按钮,出现的Max-MinWidthRule对话框如图29所示。将右侧RuleAttributes下的MinimumWidth栏中改成20mil;将MaxmumWidth栏中改成50mil;将PreferredWidth栏中改成30mil.再单击“ok”退回DesignRules对话框,最后单击DesignRules对话框下方“Close”按钮,回到“两级放大电路.PCB”窗口下。



www.55dianzi.com

  13.自动布线

  自动布线是ProtelPCB99SE的最精彩华章,不仅速度快,而且规范精确、走线简洁,使繁杂的工作变得轻松愉悦。
