用Protel PCB 99SE软件手工绘制电路板

　　众所周知，Protel99SE是一款功能非常强大的电路设计与制板软件，除了能绘制出非常理想的标准电路图外，它还有将绘制的电路图转换成印刷电路板的功能，这就是ProtelPCB技术。
　　
　　同样，ProtelPCB技术先进、功能强大、设计严密。它除了能进行手工、半自动布线绘制电路板之外，也能自动布线绘制电路板；它除了能绘制简单的电路板之外，也能绘制非常复杂的电路板：它除了能绘制双面电路板之外，还能绘制多达十几层的电路板。正是它的功能如此强大，也就决定了学、用起来不是那么容易，它有许多严谨的程序步骤要执行，它有许多约定的设计规则要遵守。
　　
　　对于初学者来说，由于制作的电路板比较简单，所以这里介绍手工绘制方法，下面以制做一块单管放大电路为例，将一套快速绘制电路板方法介绍如下。

　　1．进入电路板设计环境：
　　

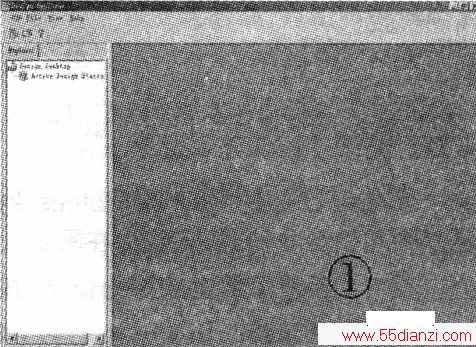

　　启动Protel 99 SE软件后出现如图1所示Design Explorer设计管理程序窗口。

　　点击菜单栏中的File，再在下拉菜单中点击New，将出现如图2所示NewDesignDatabase对话框。在LOCation选项中的DesignStorageType栏默认集成设计数据库文件为MSACCessdatabase。下面一栏DatabaseFileName设计数据库文件名默认名为MyDesign.ddb。这里可以将它改为：单管放大电路.ddb，再点击“OK”。

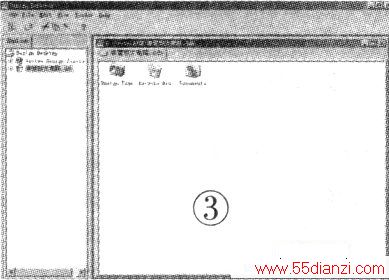

　　完成后的Protel系统的窗口如图3所示。

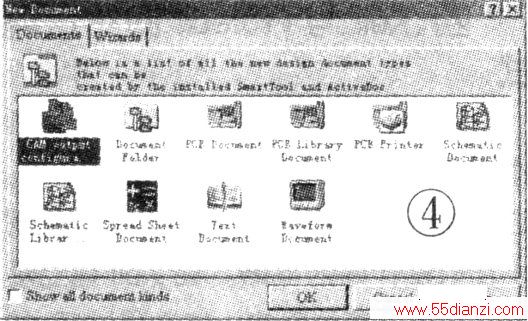

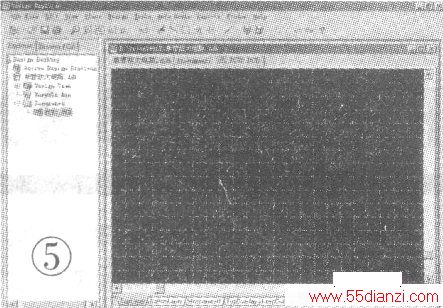

　　双击Documents图标，进入Documents内，然后点击菜单栏中的File．再点击New将出现如图4所示NewDocument对话框。点击选中PCBDocument图标，再点击OK．即在Documents下建立了PCBDocument文件。双击PCBDocument图标即进入电路板设计环境，如图5所示。

　　2．调整布线板层的设计规则
　　
　　由于我们现在是制作单层板，而设计规则中没有单层板选项，要作如下修改：
　　

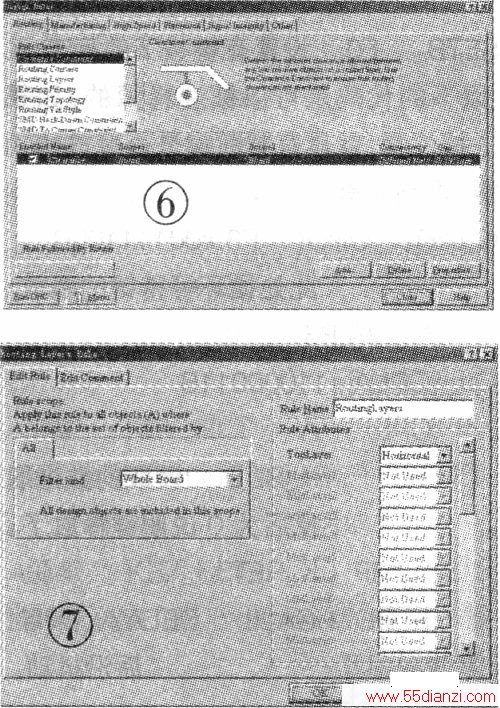

　　点击菜单栏中Design．在下拉菜单中点击Rules，出现DesignRules对话框如图6所示。在这里主要是对钢膜走线使用的布线板层进行设置。图6对话框共有6个选项卡，每个选项卡左上方为设计规则类型列表。关于铜膜走线使用的布线板层设置隶属于Routing选项卡中的RoutingLayer设计规则，故点击选中RoutingLayer，然后点击右下角Properties按钮，将看到该设计规则所对应的RoutingLayerRule属性对话框如图7所示。

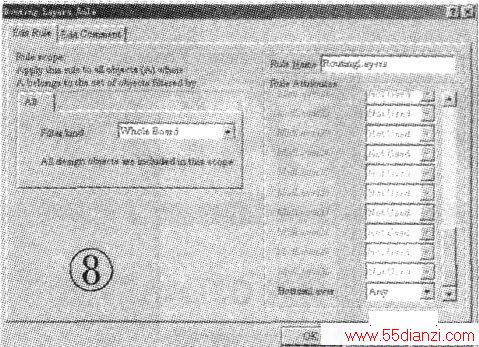

　　图7右边Rule Attributes选项区域的顶层走线以水平(Horizontal)方向为主，点击下拉箭头，在列表框中选Not Used，要求顶层不走线；然后再下拉右侧滚动条到底，将底层(BottomLayer)走线选为Any，设置底层为任意方向走线，如图8所示。这就是单面板的布线板层设计规则。然后点击OK，回到Design Rules对话框窗口。最后点击Close关闭Design Rules对话框窗口。
　　
　　3．加载元件外形库
　　
　　在创建电路板的内容之前，必需先把使用到的元件外形库都加载到内存中才行。图5中，点击左面设计管理面板BrowsePCB选项，点击Browse栏下拉箭头，在列表中选Libraries，如图9所示。

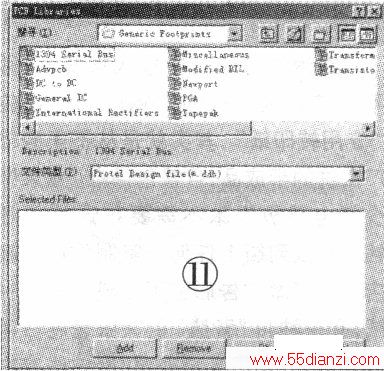

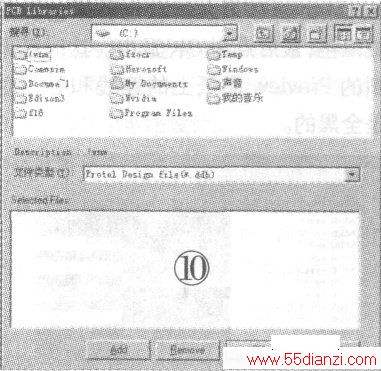

　　点击下方Add/Remove按钮，打开如图10所示的PCBLibraries对话框。按照以下路径C:\ProgramFile\DesignExplorer99SE/Library\PCB＼搜寻到GenerICFootprint文件夹，如图11所示。

　　然后选中Advpcb文件，点击下方Add按钮，可以看到在SelectedFiles栏中加载了C:\ProgramF...　　
　　\Advpcb．ddb\PCBFootprints．lib文件。
　　
　　然后选定该文件使其反白显示，点击下方Add按钮，再点击OK按钮，PCBFootprint文件被加载到Browse栏中。
　　

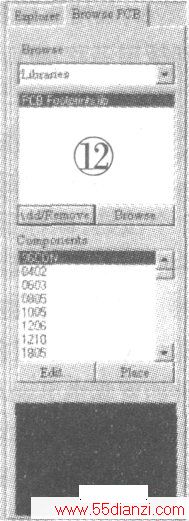

　　下方Components栏中列出各种元件，如图12所示。
　　
　　它的内容已经包括了电阻、电容、二极管、晶体管、DIP包装和其它常用的元件外形。

　　4．放置设计对象
　　
　　回到图5电路板设计环境，点击Documents切换到Documents下，再点击菜单栏File\New，出现如图4所示NewDocument对话框。点击ShematICDocument图标，再点击OK，在Documents下建立了Sheetl．Sch文件，将文件名改为：单管放大电路.Sch．双击“单管放大电路．Sch”图标，即进入画电路原理图环境。按照Prote199画电路原理图的要求画好单管放大电路如图13所示。

　　双击电路图中任一元件都会弹出元件属性对话框如图14所示。参照表1将每个元件的属性填好，按OK确定。

　　
　　完成后的单管放大电路如图15所示。

　　

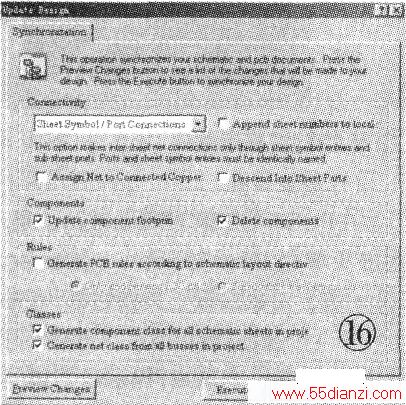

　　点击菜单栏Design，在下拉菜单中选UpdatePCB…，出现UpdateDesign对话框，如图16所示。使用默认值，直接按下面的Execute按钮启动设计同步操作。这时已经将电路图中的所有元件都自动加载到PCB图纸上去了。
　　
　　切换到PCB1．PCB窗口，这时可能看不到元件，作如下处理：点击工具栏中的缩小图标，直到看到元件所在的区域止（红色区域），然后将鼠标移至元件所在处，按键盘上的PageUp键，直到看清元件止。这时将看到元件处有红色斜线方框，点击方框边线，边线上出现8个小方块时，点击“Delete”键消去红色斜线方框。这时如在BottomLayer层，看到的是元件管脚，切换到TopOverlay层可看到每个元件。
