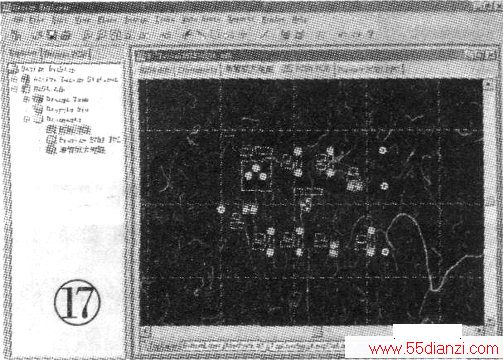

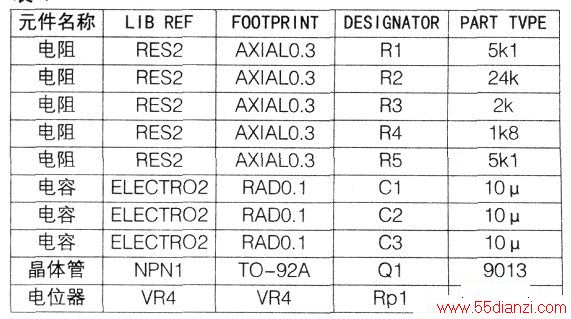

因铜膜在BottomLayer层，所以应在该层画连线。切换到BottomLayer层，用鼠标左键按住任一元件，该元件被激活，鼠标呈大十字，拖曳该元件移动鼠标经过其它每个元件时，可使它们显示元件及管脚。然后将元件拖曳到适当位置排列好，在元件激活状态下，按键盘空格键可调整元件横放或竖放，完成后如图17所示。
5．绘制铜膜走线
(1)．放置导孔

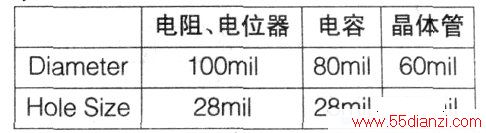

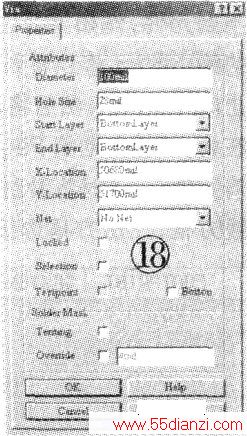

在PCBIPCB窗口BottomLayer层，点击菜单栏View\Toolbars\PlacomentTools．调出对象放置工具按钮框，点击上行第4个按钮，鼠标即呈八角空心符号（表示这是一个热点，提示我们如果现在点击鼠标就会形成有效的实体电气连接。）且带出一个导孔，将鼠标移至每个元件管脚中心呈现八角空心符号时点击左键即放好一个导孔，如需调整孔径大小，可按键盘上Tab键，弹出的对话框如图18所示。其中Diameter为导孔直径；HoleSize为钻孔尺寸，这两项根据需要修改（参考值见下表）；下面两项StartLayer(起始板层名称)和EndLayer(终端板层名称)需点击右边下拉箭头都选成BottomLayer．然后按OK退出。
(2)．连接元件

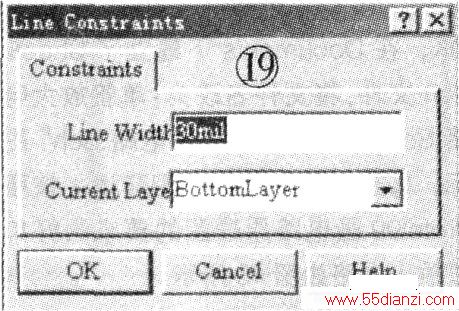

点击对象放置工具按钮框上行第2个按钮，鼠标呈现大十字，将大十字中心移到元件管脚出现八角空心符号时，点击鼠标左键，然后按住鼠标移动，即可拉出一条蓝色的连线，至另一个元件的管脚也出现八角空心符号时，先双击鼠标左键再右击鼠标即绘制好一条铜膜走线。连线时中途需转弯，可在转弯处点击一下鼠标左键，然后继续走线；需改变铜膜走线的粗细，可在拉出蓝色连线后按键盘上的Tab键，即出现如图19所示的对话框，可在LineWidth栏输入所需尺寸，点击OK退出；另外ProtelPCB还提供6种铜膜走线形式如图20所示，可用Shift+SPACebar进行切换。铜膜走线绘制完成后如图21所示。
6．打印PCB文件：

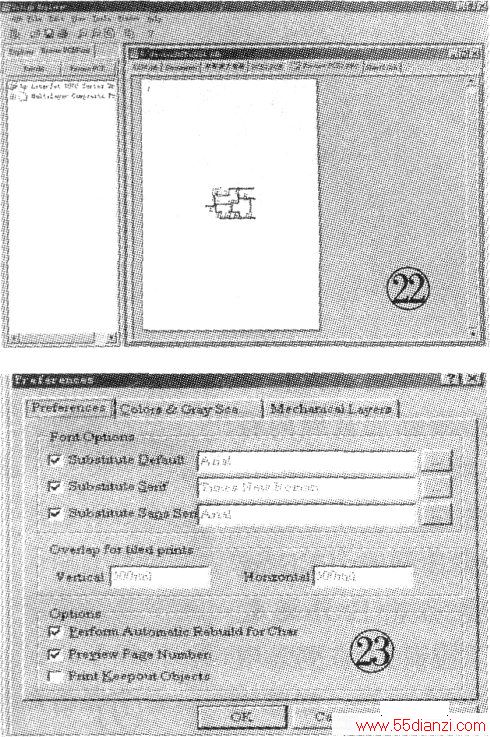

点击菜单栏File，在下拉菜单中选Print/Preview即打开PowerPriNTConfiguration文件窗口，如图22所示。点击菜单栏Tools/Preferences打开Preferences对话框如图23所示。

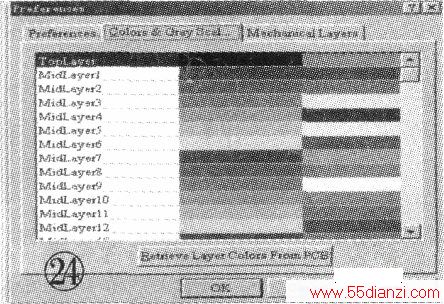

点击Colors＆GrayScal...页，即出现设置板层灰阶和全彩颜色对话框如图24所示。先用鼠标移动右侧滑块找到BottomLayer板层，然后点击左边的灰阶条，在弹出的灰阶中选左上角黑色；再点击右边的彩条，在弹出的全彩颜色对话框中拉动滑块找到3号黑色选中它，点击下方“OK”；用同样的方法将MultiLayer板层灰阶和全彩颜色设置成黑色，最后点击OK退出。这时所见到的Preview图纸上的连线和导孔应是全黑的。

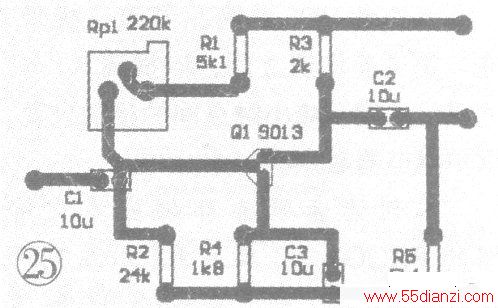

在激光打印机中放入敷腊纸，即不干胶衬纸。有的邮购广告称供应“专用转印纸”，其实就是从不干胶纸厂家进的半成品，且整包供应。业余做少量电路板根本不需要花这笔冤枉钱，可以到街上任何一家制作广告商店，他们做广告后留下大量不于胶衬纸，有一种叫“背膜”的大张整卷白色衬纸，他们都作废物处理，而这些废物正是我们要找的“宝贝”，用这种纸打印时需事先将它们压平。激光打印机中放入敷腊纸后，点击工具栏打印机图标，即可在腊纸上打印出印刷图如图25所示。
7．制做电路板
(1)将敷铜板铜膜处理清洁，把印刷电路图盖在铜膜上压紧，将它放入照片塑封机内热压，有专用热压机更佳，业余制作可用电熨斗热压。电熨斗温度约250℃左右，反复多压几次。热压后不要立即揭开腊纸，等冷却后可用自来水一边冲一边小心地揭开敷腊纸，印刷电路就牢牢复盖在铜膜上了，技术熟练可以做的很理想，揭纸后如有个别地方墨线与纸分离不彻底造成裸铜，可用黑漆补抹。
(2)将印好电路的敷铜放入双氧水+盐酸+水混合液中腐蚀，即可得到电路板。双氧水和盐酸溶液腐蚀速度快且溶液透明便于观察。双氧水+盐酸+水溶液配方为2:1:5，双氧水和盐酸溶液化学品商店有售。
(3)腐蚀好的电路板用松香水（油漆商店出售）擦去墨线，打孔后用细砂纸处理后再涂上保护膜（将松香溶解在无水酒精中制成的溶液），一块精美的电路板便大功告成了。
