利用电源指示灯判断彩电故障
点击数:7561 次 录入时间:03-04 11:53:39 整理:http://www.55dianzi.com 维修技术

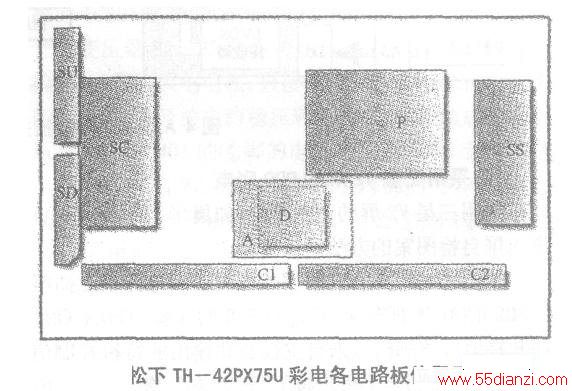

很多PDP彩电,当不同的电路板出现问题时,可通过电源指示灯的闪烁次数反映出来,维修人员根据电源指示灯的闪烁情况,即可判断出彩电的具体故障部位。下表给出了松下TH-42PX75U彩电电源指示灯闪烁次数、故障内容与故障检查点,表中各电路板位置示意图如下图所示。
指示灯闪烁次数(每3s闪烁1次)
故障内容
故障检查点
l
STB5V检测超时
A板(信号处理板)
2
15V电压异常
P板(电源板),D板(逻辑控制板),A板(信号处理板),SC(扫描驱动板),SS(维持板))
3
3.3V电压异常
D板(逻辑控制板)
4
电源供电异常
P板(电源板),D板(逻辑控制板)
5
5V电压异常
D板(逻辑控制板),P板(电源板),Cl、C2板(寻址板)、SC(扫描驱动板),SS(维持板)
6
扫描驱动板l异常
sc板(扫描驱动板),SS板(维持板),D(逻辑控制板),P板v
7
扫描驱动板2异常
SC板(扫描驱动板),SU板(扫描输出板),SD板(扫描输出板),P板(电源板)
8
维持板异常
ss板(维持板),SC板(扫描驱动板),D板(逻辑控制板),P板(电源板)
9
PDP面板异常
D板
10
基准电压异常
P板(电源板),A板(信号处理板),SC板(扫描驱动板),SS板(维持板)
12
音频电压异常
扬声器,A板(信号处理板)
需要说明的是:不同的PDP彩电,电源指示灯闪烁的次数、故障内容以及故障检查点不尽相同,也有一些PDP彩电并没有设置此功能,具体情况应以PDP彩电的维修手册为准。
