用回路电阻测量法判断机床控制线路某部分故障

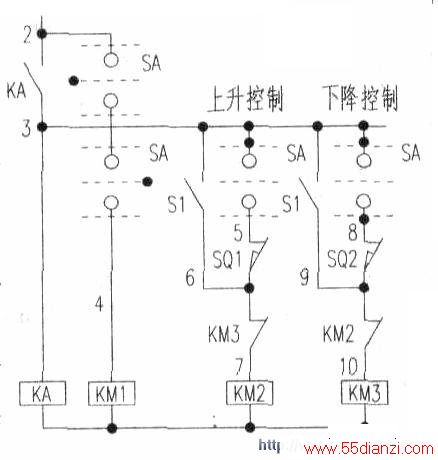

　　用万用表的表笔接在被怀疑有故障的那部分电路两端。例如237摇臂钻床（下图）的摇臂不能上升，电路故障范围内的元件（鼓形组合开关Sl、十字开关SA、行程开关SQI、KM3常闭触头、KM2线圈）及导线都有可能。测量3、6两点间电阻，若电阻值为KM2、KA线圈电阻之和（KM2线圈、KM3常闭触头、KA线圈及导线组成回路）．则6到0间的KM3、KM2线圈及导线正常，故障在SA、SQ1及其连线上．这时按下Sl若电阻为0．以上判断更为确切。若电阻值为*，则6到0间的KM3，KM2线圈及导线存在开路故障。找出故障的范围后，再使用电阻分段测量法来找出故障点，这样就能大大提高检测的效率。
