海信MST9U88L机芯彩电故障分析方法

　　海信MST9U88L机芯彩电常见故障一般出现在主板电路和电源电路中，因此应首先判断故障出在主板还是电源板上。如果遥控指示灯为蓝色，则说明机器已经正常工作，问题出现在电源板上。如果遥控指示灯为红色，则需要再确认电源板上主5V电压及ON/OFF信号电压是否正常。如果ON/OFF电压大于2V，但主电源输出的5V不正常，则可以判定电源板有故障，否则就是主板故障。
　　
　　需要说明的是，部分机型如V69和P69系列产品，由于取消了红灯，待机时也是篮灯，这时就不能再简单通过灯的颜色来判断，需要具体测量主5V电压是正常，来判断是电源板还是主板故障。
　　
　　常见故障分析方法
　　
　　1.判断屏是否有故障
　　
　　在确认主板正常的前提下，如果给背光灯驱动板供电的24V正常，并且控制背光的ON/OFF和亮度信号都正常，但是背光不亮，则可以确定是背光灯驱动板故障。如果主板上给LVDS逻辑板的电源电压正常，并且LVDS信号的电压也正常，但是仅是背光亮，呈黑屏或白屏，这时可基本判定是LVDS逻辑板故障。对于屏茹上出现各种亮点或睹点的问题，如果亮点或略点在各个通道下都存在，并且位置固定，可以确定是屏本身的坏点。如果仅在某一个或几个通道下存在，或者出现位置不固定，则是电路的问题。
　　
　　2.判断射频通道是否故障
　　
　　如果高频头和中放都正常工作，则屏幕上应该出现噪波点。这两个器件任何一个没有工作，那么在屏幕上都不会出现噪波点。如果中放输出至主芯片输入的线路上有开路的情况，屏幕上也不会出现噪波点，不过这种情况出现较少。
　　
　　对于漏台，可分以下三种情况：（1）低频段漏台，漏掉的频道在手动搜索时也无法搜到。这种情况一般是由于高频头的33V调谐电压太低。（2）自动搜台时某个频道或某几个频道不记忆，或者图像声音制式识别不正确。此故障一般是由于信号不标准所致。（3）无论是自动搜索还是手动搜索都完全搜不到任何频道，这种情况可以确认是高频头或中放失效或者总线不正常。
　　
　　目前通用的33V升压电路都是由PWM信号升压得到。产生PWM信号的方式有自激振荡和芯片发出PWM两种。针对这两种不同的PWM产生方式，后端电路也有一些细微差别。如果升压部分有两个1OOμH的电感，则是采用自傲振荡的方式，如果此部分只有一个电感，则是从芯片发出的PWM信号。如果33V处（接到高频头的（9）脚）的电压低于30V，则会出现低频段漏台的情况。如果此处电压为OV，则无法搜到任何信号。
　　

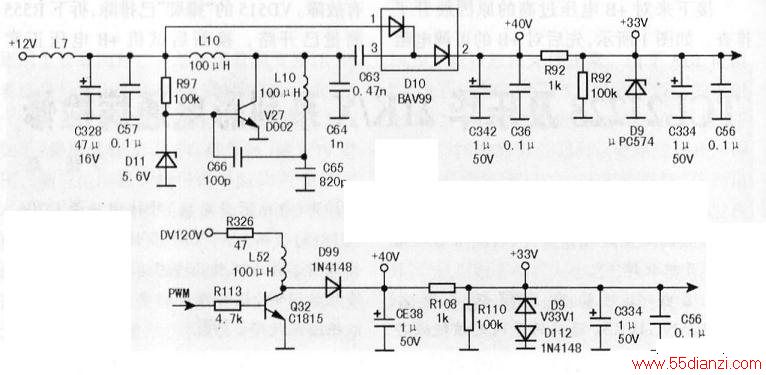

　　自激振荡电路如上图所示，输入12V电压，经过升压后在C342两端电压为40V左右，再经过D9稳压得到33V左右的电压（实测为31.97V左右）。如果33V电压不正常，首先确认扼揽电胳工作是否正常。如果确认为振荡电路失效，一般是内于V27失效引起。
　　
　　由于此电路工作的电压和频率都较高，所以其中任何一个器件工作不正常都会引起其他电路器件的失效，即L10、L11、V27、D11、C63~C66、D10、R97都有可能失效，所以实修时必须把这几个位号的器件都更换后再通电，。否则，很容易出现虽然更换了一个或几个器件，由于未把失效的器件更换完，通电后又易烧坏刚更换的器件。
　　
　　如果是芯片发出PWM信号，其电路如下图所示，此电路中如果33V电压低，一般是由于电感L52（不同机芯的位号不同）开路或者Q32失效。如果是由于总线电压被抢低，首先应该确认是什么器件把总线拉低。目前，比较容易出问题的器件是光感。
　　
　　3.声音故阵无伴音故障
　　
　　首先确认功放工作是否正常。一般来说，如果功放正常工作，则信号元论是再有声音，在喇叭两端都会有一个比较稳定的直流电压，其值为功放供电电压的一半，例如：功放电压为14V，则喇叭处应该有一个7V左右的直流电压。如果喇叭处直流电压为OV，而输入电压正常，则很可能是功放输出对地短路。如果输出电压正常，再确认功放是否处于静音状态。按遥控器上的静音键测量功放静音脚电压是否有变化，及声音是否有变化。如果电压没有变化，则说明静音电路可能误动作，应该检查相关静音电路。
　　
　　如果上述电路都没有问题，则问题一般出在信号通路上。从功放输入逐级往前查找，找出在什么地方开始没有输出，再针对相关电路进行维修即可。
　　
　　4.屏不亮故障
　　
　　此处的屏不亮是指背光亮但是液晶屏不亮。首先检查LVDS插座处给屏供电的电压是否正常。如果此处电压正常并且LVDS信号上的电压也正常，则通常是液晶屏的TCON板（逻辑板）故障。如果LVDS供电电压不正常，则检查供电处的7314前后电压是否正常，以及7314是否导通。一般出现背光亮、屏不亮的故障都与此有关。
