在维修中，经常遇到“同样的现象不同的原因，同样的原因不同的现象”的故障，就像明基的通病一样，虽然原因大家都知道，可大家遇到的故障现象却不尽相同。
常见故障有以下几种：1. 显示器能够正常开/关机，指示灯正常变化，黑屏（能够看到屏幕加电的变化），有暗像没有背光。 2. 不能正常开/关机，一接上220V电源，面板指示灯就快速闪烁，开/关机无效。3. 能够正常开机，但指示灯壳后，背光亮一下就马上熄灭，同时面板指示灯也熄灭。几秒后指示灯再亮，背光再亮再灭。 4. 能够正常开机，指示灯壳后，背光亮一下即灭，指示灯正常，能够关机，屏幕有暗像没有背光。5. 能够正常开/关机，面板指示灯正常，背光能亮，几秒钟或几分钟后才熄灭。此时面板指示灯正常，关机再开，背光亮一下即灭。6. 能够开机，但只要一开机，指示灯就开始快速闪烁，此时开/关机无效，只有拔下220V电源插头。如果拔下电源再插上，仍然可以再次开机，但又重复指示灯闪烁。7. 能够正常开/关机，面板指示灯正常，开机几个小时后黑屏。黑屏后，面板指示灯正常，有暗像，可以正常关机。关机再开，又可以再亮几十分钟或者几个小时。8.接上电源后开/关机无效，接下POWER键没有反应。9. 只要接上220V电源，无需开机，显示器就白屏。如果开机，屏幕可以正常显示图像。苒关机后仍然是白屏。
分块分步检修法

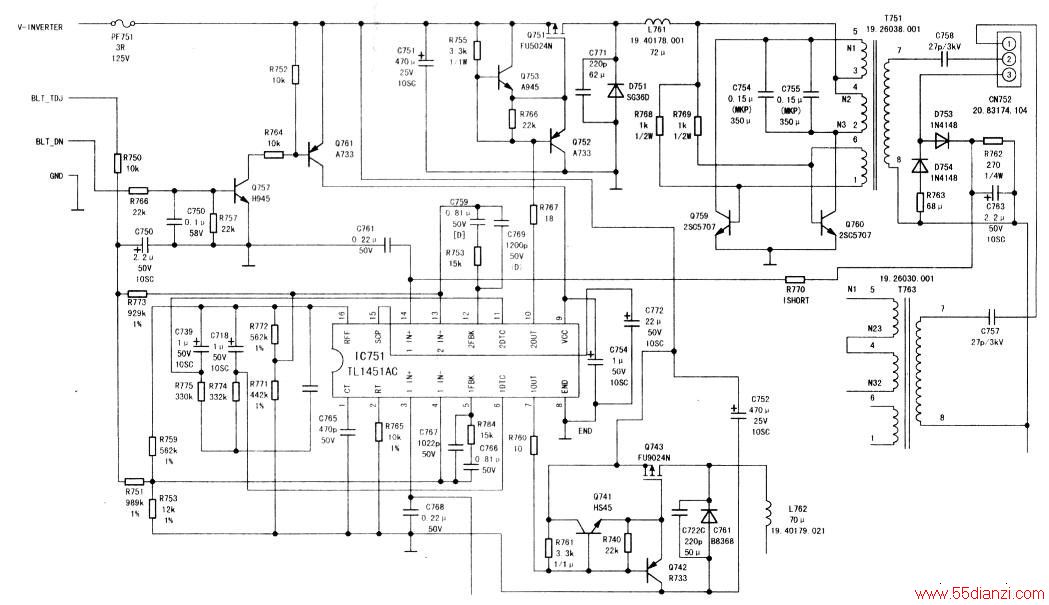

明基高压板的电路如图所示，其工作原理是：PWMIC双路输出可调脉冲方波，分别经过由A733与C945推挽放大后，推动场效应管IRFU9024与电感组成的降压电路，输出10V左右的电压供给由两只C5707与电容0.22μF及高压线圈组成的高压发生单元工作。驱动板的MCU通过ON/OFF信号控制PWMIC是否输出推动脉冲来控制灯是否亮；通过MCU输出的ADJ信号电平的高低（或脉宽的大小）来控制脉冲占空比的大小，用于改变IRFU9024输出电压的大小，继而来改变高压输出的大小从而实现控制灯的亮度变化。所以由两只C5707和电容0.22μF/160V以及高压变压器组成的高压发生单元是一个独立的单元，只需要加入工作电压即可工作。同时四灯有两组同样的电路。
高压板电路可分为供电单元、PWMIC单元、9024控制单元、5707高压发生单元几个部分。在检修时可对上述几个单无分块分步检查，可以使用外接稳压电源供电，分别为5707单元，9024单元，PWMIC单元（TL1451），供电单元加电，以检查各功能单元电路是否正常。
1.供电单元
由电源开关变压器的次级整流二极管、滤波电容、保险组成。因为设计电路不同，电源高压一体板的供电有+12V和+16V两种（在这儿要注意开关电源不工作时，次级的输出电压偏高，+12V或+13V供电的可能会达到17V左右，16V供电的会达到20V以上，这也是为什么液晶显示器的+12V供电使用+25V或+35V的滤波电容，而不使用+16V电容的原因）。
一般电源高压一体板的反馈电路设计在+5V或+3.3V端，而对+12V没有设计反馈电路，所以对于输出电压不稳的故障，重点检查+5V端的采样反馈电路。同时部分液晶显示器的电源空载时（不接驱动板），+5V和+12V电压会小幅度跳变，这属于正常现象。在遇到此问题时，可加上负载后再测量电压，如果仍然跳动，那就是电源有故障。当然高压板存在短路故障时，也会出现指示灯有规律的暗闪，同时电源变压器会发出间歇的“嗒嗒”声。
例如三星的711N、911N、740N显示器，其高压板供电的三只滤波电容很容易在高温下鼓包失容，导致次级供电电压偏低，只有8V左右。此时在供电电压偏低的情况下，高压板为了稳定背光亮度，会减小PWM脉冲占空比，降压场效应管导通时间增加，工作电流变大，场效应管、电感线圈、续流二极管的发热量也同步加大，最终导致降压场效应管过热击穿，而表现为电源短路。明基液晶的背光电路，当5707击穿后，就会造成+12V端供电负载短路。由于元件的差异性，当电流不是很大时，保险可能不会完全熔断，而，是呈一定的阻性，这就为你在维修明基通病时埋下了隐患，便你在更换5707、9024和0.22μF电容，甚至升压变压器后，测试时灯管仍然只有一半亮的情况出现。
对于电容鼓包失容，在更换时应严格按照电路原来设计电容数量、容量、电压、温度（1O5℃以上）进行更换。不能简单的使用2200μF或3300μF/25V的电容进行替换，因为次级滤波电容加大，会造成开机瞬间的浪涌电流加大，有可能导致次级整流二极管过流击穿或电源初级的电源管过流击穿。液晶显示器中使用的滤波电容必须是105℃或125℃，使用85℃的电容寿命一般很短。
2.TLl451单元
TL1451是负责电源的灯管高压检测、过流检测、灯管平衡检测等保护功能，是高压板供电电路的核心。维修时不能轻易地将TL1451的（15）脚接地来解决这些保护功能，因为保护功能解决后会因为高压对地（即电源负极、金属罩，也是实际上的大地1打火或对其他元件放电，容易引发火灾等事故。

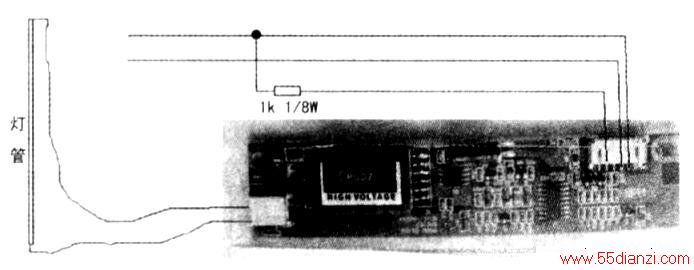

TL1451的供电电压范围为6V～35V，对于液晶显示器的高压板供电不需稳压都可以正常工作。MCU对高压板的控制是通过ON/OFF信号控制两只三极管对TL1451的供电与否来控制背光是否打开或关闭的。一般ON/OFF信号分为高电平有效或低电平有效两种，维修时要注意。市面上常见的通用高压板的ON/OFP信号都是高电平有效，可直按使用+3.3V、+5V或+12V电源端作为触发信号。当然为了安全和保险，可以在+12V供电端串入一只1kΩ的电阻作为ON/OFF触发信号来检测高压板是否正常，如下图所示。
注意：笔记本的通用高压条和部分液晶高压板，因使用低功耗的OZ965G之类的芯片，芯片的供电由ON/OFF直接提供，不需要经过三极管转换。如果ON/OFF信号提供的电流不足（输出内阻过大）时，有可能导致高压板不能正常工作。
（3）9024单元
9024单元类似CRT显示器的二次供电电路。由IRFU9024、电感L，续流二极管等组成。此类电路在多数高压板上都有应用，只是元件组成有所变化，有的使用贴片8脚场效应管（9435、4435等组成），续流二极管也换成贴片无引脚封装的，电感同样存在。
9024单元决定对5707单元提供供电电压的有无和高低。ON／OFF信号消失时，9024因G极无驱动信号而停止工作，5707自激振荡升压单元因无供电而停止工作；当ADJ信号改变时，9024G极脉冲占空比变化。5707的供电电压也同步变化，从而使灯管两端的高压发生变化。最终改变灯管的亮度。
因为9024和电感是功率型元件，在使用过程中发热量较大。如果其引脚出现虚焊。由此产生的尖峰电压就会将9024击穿，导致+12V负载短路，整个电源出现保护。
（4）5707单元
5707单元由两只2SC5707（可使用5706等代替。代换时最好用参数比较高的管子代换，防止过早损坏。部分笔记本高压条上使用的也是类似电路。不过元件换成了贴片元件，维修时也可以用5707代换）、高压线圈、自激电容等组成。其中，元件0.22μF／160V或0.18μF／100V的电容非常关键，该电容必须使用高Q值的涤纶电容，不能用普通电容代替，否则会因电容自身发热量巨大而在短时间内烧毁。同时。因为该电容长时间工作在大电流、高温度环境中，参数很容易发生变化，导致5707不能及时关闭而发热量大后过流击穿，造成电源短路。
5707单元损坏的6种常见现象：
1）当5707击穿后，如果+13V高压板供电回路中的保险及时起作用，一般不会造成故障扩大。直接表现为，加电后。开、关机正常，指示灯亮，但黑屏。看不到图像。
2）如果保险没有及时起作用，则会连带导致9024过流击穿，以及续流二极管击穿损坏。表现为，加电后不用开机指示灯就开始有规律地闪烁。开、关机无效。在维修时。如果只更换5707，表现为关机后白屏，开机有图像。
3）个别情况，如果在前次维修时将保险短接或直接用导线连接时，因为保险不起作用，续流二极管击穿后。长时间过流还会导致高压线圈初级绕组发热后击穿。此时表现为，更换5707和9024后，灯管能够亮但只能亮一半（表现为灯管从高压端到反馈端，亮度由亮到暗慢慢过渡）。几秒后保护。对于这类情况，要考虑高压变压器的问题，需要更换维修。
4）在实际维修中。保险损坏后往往并非表现为开路，可能表现为既不完全熔断，也不完全导通。而是有一定的阻值。当保险变为有一定的阻值，且在排查时又没有注意到时，就会出现灯管亮一半，几秒钟后熄灭的现象。在用数字万用表的通断挡测量时，一般在50Ω以下有“嘀”声，大于50Ω没有声音，而且显示阻值。如果我们只凭声音来判断通断，当听到嘀声时就会认为保险是好的，而不再去考虑其阻值大小。如果保险有三四十欧姆的阻值的话，当高压板工作电流为2A时，在保险上就会有几伏的压降，从而导致高压板供电电压不足而出现灯管亮半支同时还会有响声的问题。从屏正面看来，就是屏幕斑块，发白慢慢变亮又变黑的现象。
5）还有一种情况是5707软击穿。出现这种情况时，静态测量其B、C、E的极性和特征都正常，但加电立即击穿，发热量大。只是由于高压板有过流检测和平衡保护功能，还没有等5707击穿烧毁，电路就保护了。这类故障也很不容易检查，其表现为灯只亮半支。
6）因为高压板长时间工作在高温环境中。变压器线圈和降压电感的引脚容易出现虚焊的情况。线圈虚接在瞬间产生的高压会导致5707或9024瞬间击穿损坏。
