中放电路是彩电信号通道的一部分。包括高频头电路、图像中频放大和解调、第二伴音中频鉴频等电路。下面分别介绍这三部分的修理技巧。
一、高频头电路的修理
高频头电路损坏会造成收不到台或信号弱、某一频段收不到台或信号弱、跑台等故障。目前彩电使用的高频头有两种类型：一种是电压合成型的，也就是我们熟悉的传统类型，上面有BM、BL、BH、BU、VD、AGC、AFT及IF等引脚；另一种是较先进的用总线控制的高频头，一般为频率合成型的。总线控制的高频头较少发生故障，这里重点介绍传统高频头电路的修理。
1.高频头的工作条件
彩电出现三个频段均收不到台的故障。先别忙着急于换高频头，首先看一下高频头正常工作的条件是否满足。电压合成型的高频头要正常工作，必须满足以下条件：
（1）高频头的BM端应该有12V电源电压（现在也有用9V供电的高频头）。
（2）AGC脚在无信号时应该有7V以上的电压。
（3）必须加上频段切换电压，而且在任何时候只能有一个频段加上电压，不能两个频段同时有电压。
（4）必须能加上调谐电压，且连续可调。调节范围一般为0～30V。 '
如果高频头的BM端没有12V（或9V）供电就不用说了，连电源都没有怎能指望高频头正常工作？AGC脚必须有7V以上的电源，那是因为现在的绝大多数高频头。都是正向控制的AGC，即AGC电压越高，高频头增益越大。彩电收不到台时，中放电路应该输出最高AGC电压，如果AGC电压为0V或很低，则应先查明AGC电压低的原因再说。
2.收不到台或收台少的检修
彩电三个频道都收不到台时。如果BM电压和AGC电压均正常，则让机器自动选台，同时根据屏幕上的显示分别测三个频段切换电压是否出现，调谐电压VD是否能从0～30V连续变化。
三个频段切换电压都不出现的情况较少。除非频段切换供电电路出了问题。调谐电压VD若始终是0V或30V，则需检查调谐电压控制电路。如上述电压均正常。则考虑换高频头。

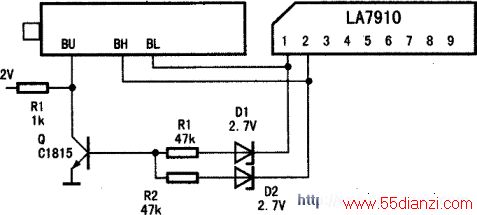

我们可以这样考虑：按照逻辑，不管BL、BH中有哪个是12V，则BU就应该是0V，只有当BL、BH均为0V时，BU才会是12V。在右图中，不论BL或BH哪个是12V，Q必然饱和，BU的电压就是0V，只有当BL和BH的电压均为0V时，Q才会截止，12V电压通过R1加到BU端子上。图中Dl、D2是为了防止切换到UHF时。BL和BH不完全为0V，如果能保证（测试一下即可）切换到UHF时。BL和BH电压为0V，则Dl、D2可省略。
3.接收信号弱
首先应检查AGC电压，应该为7V左右。这道理很简单，因为既然信号弱。如果中放电路正常的话，必然使高频头的AGC电压升高。假如高频头的AGC电压低，则需要检查AGC控制电路。若。AGC电压正常的话，则故障既可能是高频头，也可能是预中放电路和声表面波滤波器，可通过试换来确定。
某一频段信号弱，则不必考虑AGC电压、预中放电路和声表面波滤波器。较常见的故障是高频头本身问题。但也有一个较容易忽视的地方，就是频段切换电压是否加足。比如接收L段时信号弱。此时BL端上的电压一般应该是12V，如果只有9V，对于有些高频头而言，虽然也能切换频段，但会造成L段信号弱。
4.跑台
出现跑台故障原因有多种：一是高频头本身有问题，二是中放AFT‘或中频中周调偏，三是中放AFT输出到CPU的AFT输入传输有问题。四是调谐电压不稳定。其中第四种情况较少见，应重点检测前三种情况。
判断跑台原因是哪一种。可通过让机器自动选台来区别：如果高频头本身有问题造成跑台，往往在自动选台时节目能锁住，但选完以后台就偏离跑掉了；如果是中放AFT或中频中周调偏。或中放AFT输出到CPU的AFT输入传输中有问题，自动选台时节目根本锁不住。
某一频段收不到台。我们只需检查相应的频段切换电压是否有就行了，若切换电压正常，则须更换高频头。由于频段切换集成电路损坏而造成的某一频段收不到台。若一时找不到替换的集成电路，可以用分立元件搭接一个简单电路来应急。以常见的LA7910为例，接收UHF电台的条件是（1）（2）脚为0V，而（7）脚为12V。假设由于其（7）脚内部电路损坏而造成收不到UHF电台，此时可以将（7）脚剪掉。用分立元件参照图l搭接电路来代替。
二、高频头与AFT控制
中放AFT偏离和传输失常，也会造成跑台。为了弄清这个道理。这里简单说明中放AFT、CPU及高频头三者之间的相互关系。高频头的AFT。控制常见的有以下几种形式：
（1）中放AFT的输出电压直接加到高频头的AFT引脚上，同一、高频头电路的修理时也加到CPU的AFT输入脚上。加到CPU的AFT输入脚上的AFT信号仅仅作为调准电台的识别信号。使CPU能自动选台。采用这种方式的AFT电路，如果AFT中周稍有偏移。往往只影响自动选台，如果手动选准一个台并储存的话，这个台并不会跑掉。
（2）高频头没有APT引脚，或即使有也加上固定电压而不用。中放输出的AFT电压被送到CPU的AFT输入脚。这时AFT信号有两个作用。在自动选台时作为调准电台的识别信号：在正常收看时，如高频头的中频输出发生偏差，则中放AFT输出电压也会发生变化，CPU根据AFT的输入电压，自动校正调谐电压的大小，以达到自动校正的目的。这种控制形式在TDA系列机心中经常使用。
（3）中放电路通过总线告诉CPU是否选准了台，AFT通过总线来调准。
在修理由于AFT问题引起的跑台或自动选台锁不住的故障时，我们先要搞清楚，到底是中放中频或AFT中周偏，还是中放AFT输出到CPU的AFT输入传输中有问题。不能一上来就乱调中周，因为中周一旦调乱，没有经验的人很难把它调好，只会越调越乱。判断方法是让机器自动选台，用万用表测CPU的APT输入脚电压，不管此时电台能否锁住。CPU的AFT脚电压应不断地变化。如果该脚的电压是固定不变的。说明中放输出的AFF信号未能送到CPU；如果CPU的AFT脚的电压能随选台的变化而变化，说明传输没有问题，但传输是否正确。还有待于进一步检查。
为了较详细地说明问题，我们以金星C6411彩电的AFT电路（见附图）为例，进行分析。

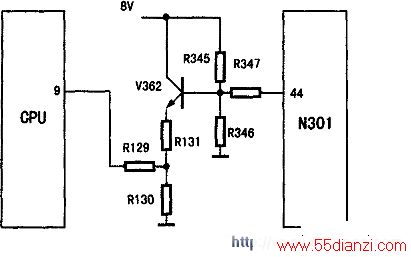

附图是金星C64ll中放AFvr至CPU的连接电路。对于CPU而言，若⑨脚输入的电压为2.5V，则认为台是选准的（这是具体某个CPU的特性决定的，不同的CPU，AFT脚有不同的输入电压要求）；反之，若CPU⑨脚输入的电压高于或低于2.5V，则CPU就认为电台没选准。它会通过改变调谐电压进行重新调谐。直到⑨脚电压为2.5V为止。
如果中放电路没有问题，则N301的44脚会输出4V电压，经V362射极跟随、R131、R130分压后，送到CPU⑨脚的电压恰好是2.5V，CPU将保持调谐电压恒定。此时，若调谐不正确，N301的44脚电压就不是4V，CPU的⑨脚电压也就不是2.5V，CPU将会通过改变调谐电压使调谐准确，这就达到了AFT的目的。
但是，若N301的44脚到CPU的⑨脚之间的元件有故障，比如V362击穿、R130、R131中有一个变值，此时，尽管选台是准确的，N301的44脚也输出了4v电压，但CPU的⑨脚却并不是2.5V，CPU就会认为调谐不准确。然后改变调谐电压使电台发生偏移，直到CPU认为调谐准确为止。这就是为什么会发生切换电台瞬间图像清晰，随后逐渐偏移的故障原因。
三、中放AFT中周的调整
如果中放输出的AFT电压到CPU的AFT输入之间传输没问题，但自动选台无法锁住（这里先不讨论由于同步信号造成自动选台无法锁住的问题），或即使能锁住也锁在不准确的位置，这就需要重新调整中放中周和AFT中周了。对于较旧的机器发生此故障，往往是中周内的槽路电容漏电引起的，最好将中周换掉，或将槽路电容挖掉，在中周外边接上一个47～56pF的瓷片电容来代替原来的槽路电容，然后再作调整。中放AFT中周的调整分为两种情况。下面分别介绍。

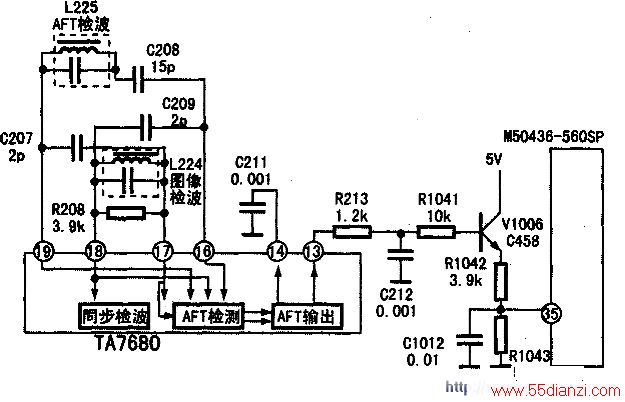

1、中频中周和AFT中周分别独立的，即有两个中周：一个是中频中周，另一个是AFT中周。这种电路调整起来较容易，这里以最常见的TA两片机金星C542为例作介绍。C542彩电中放至CPU的AFT电路见附图。
第一步：首先断开中放AFT输出到CPU和高频头的连接。
即断开TA7680 13脚外围的R213，用手动的方法选准一个台（最好是UHF段的台），使声、图最佳。若无法调准电台，或虽然台能调准，但伴音有噪声，则需调整L224图像检波中周。直到使声、图最佳为止。
第二步：用万用表测AFT输出脚13脚的电压。并用绝缘无感调试棒调节AFF中周L225，寻找这样一点：即L225稍微往下调一点，13脚电压就变成1V以下，稍微往上调一点。13脚电压就变成10V以上，即寻找一个电压突变点，然后设法将19脚的电压调到从1V以下突变到10V以上中间的6V上，这一点AFT就调得最准确了。在调试过程中，万用表的表针可能晃动不停，这是正常现象，只需将表针调到接近6V就行了。
第三步：将原断开的点重新连好。
2.中频检波中周和AFT中周合二为一的。即电路中只有一个中周。这里以金星C6411彩电为例介绍调整方法。
