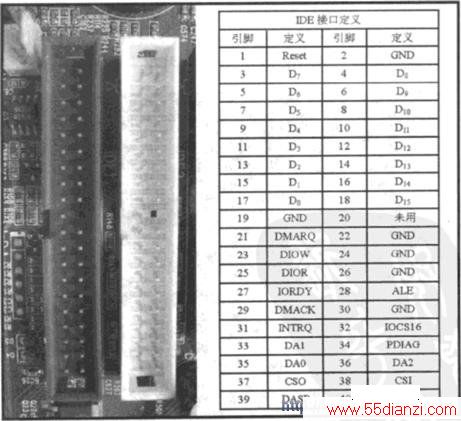

IDE接口损坏的故障表现是不认硬盘和不认光驱，此时可以用万用表测量IDE接口的阻值来判断是IDE接口损坏了还是与它相连的电阻或电容损坏了。下图所示为IDE接口的定义。

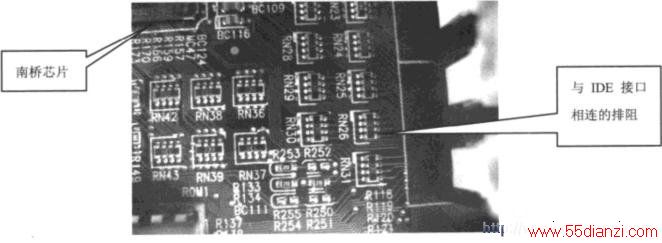

不同品牌的主板其IDE接口的电路设计稍有不同，主要有两种形式：一是IDE接口线路不经过任何元件直接进入南桥芯片：二是IDE接口线路与电阻或电容（电容的另一脚接地）连接，再进入南桥芯片。如下图所示为IDE接口线路经过电阻进入南桥芯片。
● 对于IDE接口线路不经过任何元件直接进入南桥芯片的土板，维修起来比较困难。
这种主板不认硬盘、光驱大多是南桥芯片出了问题，拆焊南桥芯片需要有‘一定的设备，且更换南桥芯片的成本过高，一般不做维修。
● IDE接口线路与电阻或电容连接，再进入南桥芯片的主板，如图10-32所示，常见的是因电阻断路或电容对地阻值过低造成不认硬盘、光驱。

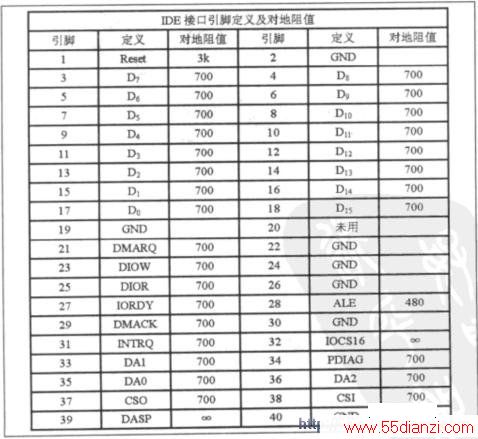

可以通过测量IDE接口各个引脚对地的阻值来判断是哪个引脚出现了问题。在测量到异常阻值的引脚时，就顺着异常阻值的引脚查找与它相连的电阻或电容，检测这些小元器件是否损坏，如果损坏，直接更换就行了。下图所示为IDE接口各个引脚的对地阻值表，表中数据使用MF500型万用表Rxl00档测出，各种主板其IDE接口引脚对地的阻值不尽相同，但都应有几百Ω以上。

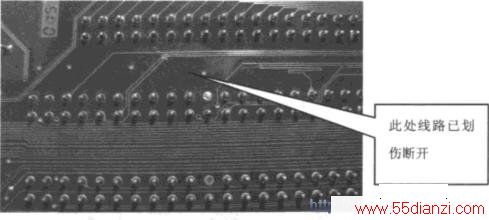

由于IDE线路断线造成不认硬盘、光驱的故障，在维修中也时而碰到，这种故障使用观察法就可以明显地看出来，只要将线路修补好就行了，如下图所示。
