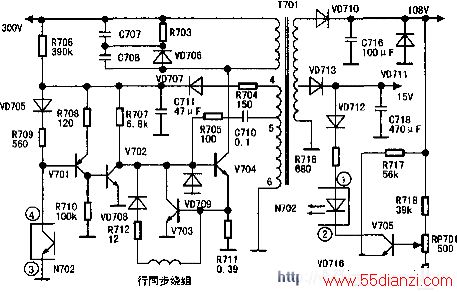

启动电阻R706、R707、正反馈电阻R705、正反馈电容C710、开关变压器T701的④、⑥脚正反馈绕组和电源开关管V704组成自激振荡电路。V702为脉宽调整管，
V701为电流放大管，光电耦合器N702、V705、VD716、R717、R718、RP701、R719组成取样放大电路.VD708、R712和行输出变压器上的同步绕组组成电源同步电路。R711、V703组成电源开关管过流保护电路。C711、VD707、R704和开关变压器的④-⑤绕组组成供电电路。R703、C707、C708、VD706组成消反峰电路(注意，这一电路也参与电源振荡，有些元件损坏会引起电源不起振)。
接通电源，C705上的300V电压通过启动电阻R706和R707加到开关管的b极，开关电源开始工作，电源次级随之有了输出，其中主电压输出值为108V。
C54P10、3642A等机型彩电电源的原理与此大径相同。
1．在行输出变压器磁芯上多了一匝同步绕组，这是此类电源不同于其他电源的一个明显标志。
2．在行电路不工作时或缺少行同步脉冲时，开关变压器会发出很响的“吱吱”声。
3．多数电视机在接假负载时(我用的是400Ω电阻)，主电压输出一般都在95V左右。在这里要注意两点：(1)这时主电压输出的高低与所接负载轻重有直接关系，负载越重，输出的主电压就越低；(2)如果此机以前修过，有可能RP70l调动过，使主电压输出为100V左右。
4．接假负载时，如果主电压输出在95V左右，负反馈稳压环路将不起作用，这是此类电源最主要的一个特点。由此特点引出不少特殊的检修方法，特别是在检修电源不起振故障时。
5．行电路不工作时可以不接假负载开机，此时主电压的输出值就是行电路工作后的主电压值，也就是说，此时稳压控制环路已经起作用。在检修主电压输出低(接有假负载)的故障时，可采用此法判断稳压环路是否正常。
6．即使在缺少行同步脉冲的状态下，电视机电完全可以工作，此时开关变压器会发出“吱吱”叫声，光栅幅度会随图像内容变化而收缩变化。
1．在大量的检修实例中，发现多数电视机接假负载时，主电压输出都在100V以下，此时稳压环路没有起作用。为了验证自己分析的正确性，在一台接假负载时主电压输出95V的机器上做了悬空V702 c极的实验。当悬空V702 c极后，主电压输出一点也没有变化，证实自己推断是完全正确的。
2．有很多电源接假负载时，主电压输出正常值108V，说明稳压环路已起控，这不利于用开路的方法来快速压缩故障范围。而主电压输出降为95V左右，则主要取决于正反馈电容C710容量的大小。C710容值选得越小，主电压输出越低。同时，开关变压器发出的“吱吱”叫声就会变小变细。
3．把电容C710容量换为10000pF时，假负载时的主电压为60V，但此时接通行电路，主电压完全能够输出正常值107V，并且长期稳定地工作。
