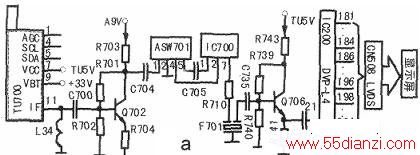

该机芯的TV信号通道见下图a。由下图可知：高频头TU700第11脚输出的中频全电视信号，经预中放管Q702放大后从C极输出，经电容C704送人视频声表面滤波器ASW701(K3959M)输入端①脚，经滤除干扰和选频后的图像中频信号，由ASW701输出端④、⑤脚送入中频信号处理块IC700(R2S10401)的①、②脚，经内部AGC中放、PLL锁频解调出的图像信号，由IC700的⑦脚输出，然后经陶瓷滤波器F701滤除杂波，由Q706作射随放大及阻抗变换后的图像信号被送入主控芯片IC200的第21脚，在IC200内部经输入信号选择开关选择后，送人图像检测电路。若输入的是模拟信号，会由A/D转换电路将其转换为数字信号。
接下来对其数字信号进行解码及重新编码等一系列数字化处理后，使其成为LVDS信号，最后从IC200的第181~184、186～196及198～204脚输出，经插座CN508送至逻辑板，再由显示屏还原出图像。由于只是TV状态无图像，故重点检查IC200的第21脚之前TV信号通道。经用干扰法从高频头第11脚注入信号，发现显示屏有明显反应，据此表明，问题可能在高频头本身（含供电电路）或信号输入电路。

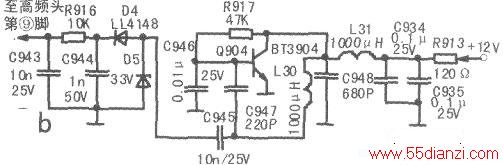

于是，首先对高频头供电电路进行检查，结果发现高频头调谐电压供电端第⑨脚电压为零(正常+31V)，+31V产生电路见下图b。其原理是：在机器开机时，电阻R913输出的约+12V电压，经电感L31滤除干扰后分为两路：～路从振荡管0904集电极经电阻R917送给0904基极，为其提供偏置电压，并对电容C946充电；另一路加至电感L30上端，当C946两端电压大于0.7V时，Q904饱和导通；这将使Q904C极电压突然下降。于是电感L30将感应出上正、下负脉冲电压，即电容C947将感应出下负上正（即Q904基极）电压，以维持Q904导通状态，与此同时，C946将通过Q904的b、e极放电。
随着时间推移，Q904基极电位逐渐降低，并向截止方面转化，在C946两端电压低于0.6V时，Q904退出导通而进入截止状态。与此同时，电感L30将产生一下正上负脉冲电压，并与L31产生的脉冲电压同相。两脉冲电压与+12V电源电压串联迭加，通过C945加至整流二极管D4正极，经稳压二极管D5钳位、D4整流、C944、C943滤波后形成+31V调谐电压输出到高频头⑨脚。
几乎同时，该正脉冲电压将通过C947加至0904基极，使Q904再次导通进入下一个工作过程，并周而复始不断循环。当对下图h电路进行检查时，发现电容C945-脚存在虚焊，经重焊后试机，故障排除。
