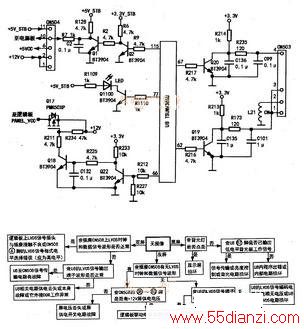

打开后盖，从显示屏后面观察，发现背光灯并没点亮。由图5可知，导致本故障的可能原因有四个：1．主控芯片未发出背光灯点亮信号；2．背光板工作信号传输电路或背光电路（比如逆变器高压线圈短路、背光灯管破裂、失效等）故障；3.亮度控制电路故障；4．显示屏损坏。首先检测主控芯片U8的67脚，发现该脚已输出低电平背光板工作信号，并经Q20等构成的信号电平转换电路变为高电平送至插座CN503④脚（见下图），再通过排插线送至背光板插槽CN1④脚后，又被送至背光板主控IC（OZ9925）15脚（这部分电路图中未绘出）。实测15脚无高电平。顺藤摸瓜倒查回去，发现CN1④脚焊点也是低电平，但主板插座CN503④脚焊点却是高电平。显然，故障可能是插座与排线插针接触不良或排线断路。测量排线证明是好的，表明故障是插座与排线插针接触不良。拔下插座CN503的排插观察，发现有氧化的铜绿产生。经用无水酒精清洗、烘干后试机，故障消失。
