松下TH-L32CH3C液晶彩电不定时黑屏声音正常

松下TH-L32CH3C液晶彩电不定时黑屏声音正常

点击数:7645 次   录入时间:03-04 11:49:09   整理:http://www.55dianzi.com   无光-亮度-光栅异常

  此机出现故障时绿色指示灯可以点亮,没有光栅,伴音正常。轻拍电视机外壳,图像偶尔会闪现一下,多次试验得知机器的故障确实跟拍击有关。既然机器在轻拍外壳的情况下可以正常一下,较大可能性是电路板上存在接触不良的元件,也可能是个别元器件虚焊,但此机器是刚买不久的新机器,电路又是无铅焊接,所以此故障更有可能是因为接插件松动或是印刷版有裂痕引起的。

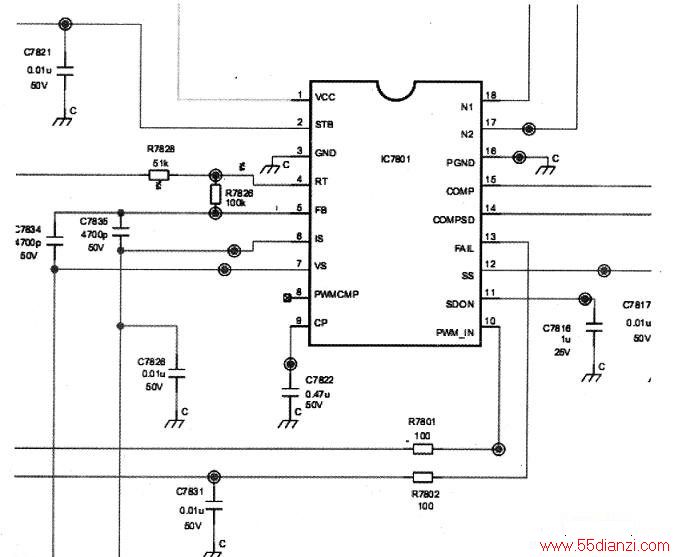

  打开后盖并开机,故障时发现机器背光灯不亮,重新安装接插件,故障没变化。轻敲电源板,机器可以正常。故障时测电源板和主板的连接插座的各脚电压正常,说明故障部位是屏背光灯驱动电路。此机的屏驱动和背光灯的开关信号是由主板产生,经A03和P2插件的第13、14脚输入到IC7801的第②脚和第⑩脚。具体电路见下图。

  测IC7801的第①脚16V供电正常,再测⑩脚PWM-IN脚,电压为OV,但是P2的第14脚为正常的2.5V,说明在这条线路上有开路的地方。

  在印刷版上找到贴片R7801.才发现此电阻一端焊接正常,而另一端只是贴着板子的铜箔上,没有焊接。重新焊接R7801故障排除。
