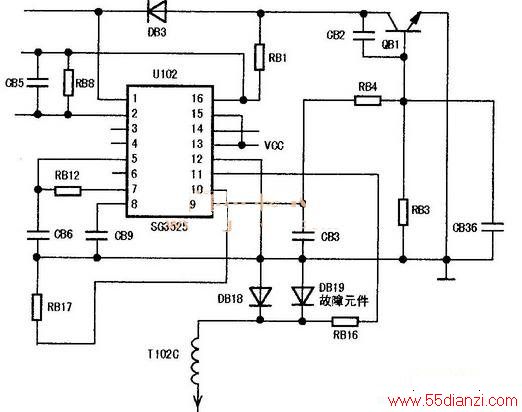

此机开机测试电源板5VS正常,开机电压(SB)正常,断故障在电源板。更换电源板后图声正常,大致测试背光部分Q103/Q104场效应管短路,DD3、DD2、QD3软击穿。代换上述元件后开机,测试U102(SG3525)15脚供电只有7.5V左右,断开15脚后电压升到13V左右,试代换U102无效。顺电路检查D3输出的14V正常,Q3也工作正常,难道新换的U102有问题?再次代换,故障依旧。把变压器T102取下,15脚供电还是没有升起来。仔细查IC的外围,当检查到二极管DB19时,发现其在路反向阻值约为600Ω,软击穿。将DB19取下,换新后长时间试机,机器正常。相关电路见下图。
