:该机开机半小时后出现垂直彩条带有横带干扰,无字符显示,且一直在正常图像和这种现象间反复交替出现,时间稍长会变为黑屏,但伴音始终正常,按键、遥控均可控制。
因为该机控制功能正常,只是显示异常,且有黑屏现象,因此可以将问题确定在LVDS线和逻辑板上.因为这种彩条和横带现象就说明是主板发送的LVDS信号与逻辑板驱动的逻辑时序不对应造成的.
对此首先更换LVDS线,换后故障依旧,由此也确定问题必然在逻辑板上.经查逻辑板电源处理电路各部分电压完全正常,那么问题只能是出在信号接口和处理电路上.

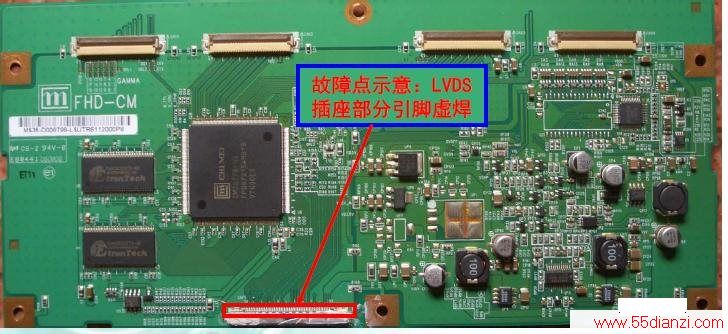

根据故障现象看,是热机后出现,随后是时有时无,应该是接触不良形成.但对芯片和缓存重新补焊后故障依然存在.再分析既然是接触不良,那么插接件接触不良也同样会产生这个问题,于是试用手按压LVDS插座,此时图像立即恢复正常,看来问题是因为逻辑板端的LVDS插座引脚接触不良,造成了时钟信号、数据信号、行场同步信号、使能信号等主控信号时有时无的加入逻辑驱动电路,造成逻辑驱动电路的工作时序状态与主控信号不同步,因而出现屏幕显示异常现象.
