经开机观察整机在有图像画面时可看到有彩色点组成的垂直竖道,有菜单显示时可见有白色雨点状斜纹,在无信号时整屏可隐约看到不均匀的较大的彩色颗粒点。
从这个现象看像是像素丢失,因此先将重点放在对缓存的检查上,因为缓存的主要作用是配合主信号处理芯片做运动补偿及行场频转换和扫描格式转换.即信号是由主信号处理芯片中的运动估计器计算即将到来的视频场中对象的运动矢量,其方法是将该场与先前的帧进行比较.它通过缓存或多端口RAM从当前场和前一帧中读取像素数据.在前一个场周期中估计并保存在临时预估存储器(TPM)中的当前和相邻块的预测矢量被用作新估计的基础,运动估计器从这一信息中生成新的运动矢量,再将它保存在TPM中,从而实现临时递归估计.上变换器将输入的场频变换为所选择的输出场频,它起到了场和帧频变换的作用.通过采用运动补偿技术,场频变换的质量有了显着的提高,可以在正确的时间和空间位置内插新的场,使得运动对象的显示更为平滑.但是,由于运动矢量对于每个像素或对象并不是都有效,因此使用了非线性滤波来将可见的干扰信号降到最小.矢量分割器从TPM获得运动矢量,经过处理后应用于缓存器(MPR).MPR将所需位置的实际像素和延迟像素作为一个像素阵列返回,通过一个非线性滤波器(级联中值滤波器)的内插在这些像素中形成一个较低或较高(解隔行扫描)行的像素,并输出到缩放电路。

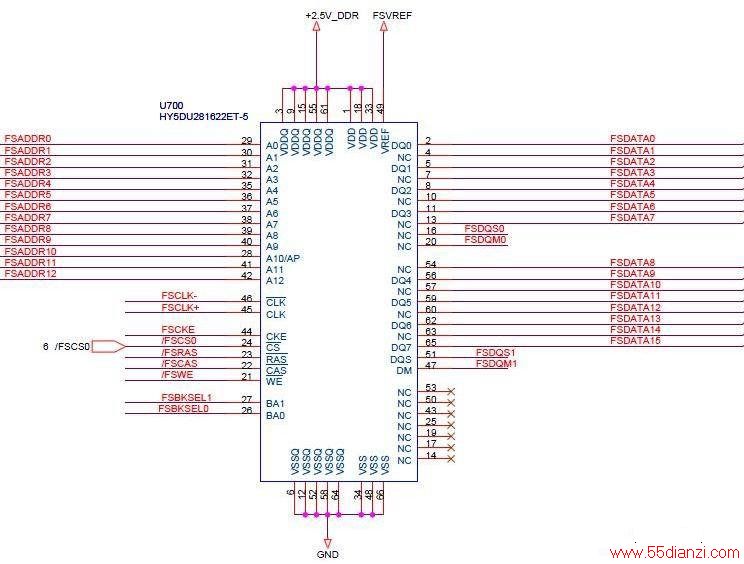

根据以上分析,首先检测缓存U700和U701,经查其供电及各脚对地阻值均正常,甚至对相关连接的电路过孔检查也未见异常,由此怀疑是其内部电路不良导致的运算出错,或是信号丢帧造成的该故障.至此,直接更换U700和U701后故障排除。
