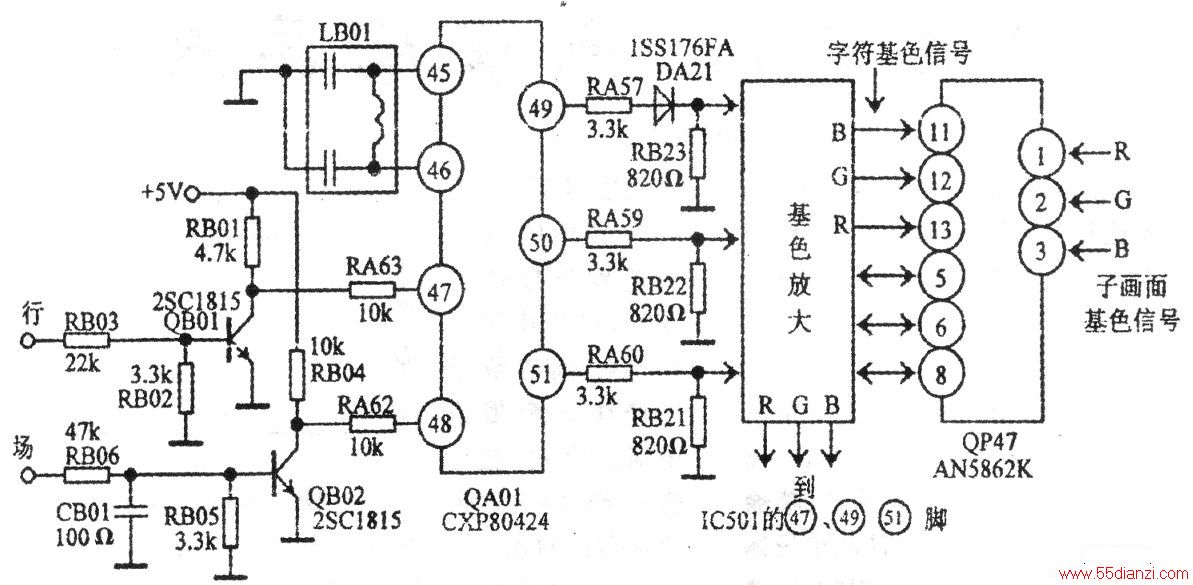

观察此机图声正常，仅是无字符显示，故障部位主要在字符产生电路及字符混合电路。相关电路如图所示。
东芝2929KTP的屏幕字符显示电路由字符产生电路微处理器QA01(CXP80424-146S)、字符放大（由R、G、B开关电路部分的QX33、QX34、QX35完成）、字符基色信号与子画面基色信号混合电路PIP电路部分的QP47 (AN5862)和字符钳位电路等组成。
大、小画面均正常，说明混合开关QP47以后的电路正常，而字符放大部分互相独立的三路同时出现故障的可能性很小，当无字符显示时，应重点检查字符产生及混合开关电路。
用0.33nF电容接予QA01的(49)脚与IC501的(47)脚之间，仍无字符显示，说明QA01无字符信号输出，系字符产生电路故障。经查，QA01的(47)脚无行脉冲输入，导致屏显电路正常工作条件不能满足，而产生无字符显示故障。再查，发现RB01虚焊。补焊后，故障排除。
