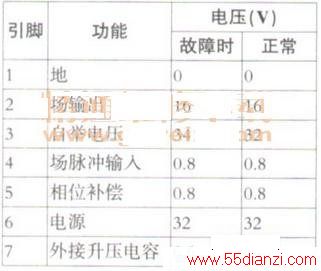

根据故障现象分析，应是场扫描电路有问题。该机场输出芯片采用LA7833，测得各脚电压见下表。和正常值比较，⑦脚电压似过高。⑦脚外接泵电源滤波电容，该电容工作于脉冲状态，易损坏，但换新后故障不变。怀疑LA7833有问题，换新后故障依旧。将场输出电路的所有电容全部换新，仍未排除故障。
在检修中发现LA7833温升不高，且LA7833的电源电压也略偏高，难道场偏转线圈开路导致负载变轻？测偏转线圈直流电阻约为10Ω，似乎偏大。分开并联的二组线圈，测各组的直流电阻，发现一组线圈不通。去掉线圈外面的封胶仔细察看，未发现断点（一般封胶下面铜线易断）。取下固定二半磁芯的钢片，发现线圈的里面有一处铜绿，如图3所示。经查，线圈断点就在这里。连接并处理好此处断点后，再测场偏转线圈的直流电阻为5Ω，正常。开机，图像场幅略小，进入维修模式，调节“WID”项的值，直至图像场幅正常。
场偏转线圈一半断路后并未出现想象中的半幅图像，致使维修走弯路。事后比较正常电压数据，LA7833的⑦脚变化最大，应该是偏转线圈阻抗变大后，逆程时间变长，使该脚电压升高。另外，由于负载变轻，LA7833的供电电压稍有升高。如果场偏转线圈短路，负载加重，供电电压应降低，LA7833会发烫。
