测此机的场输出集成电路AN5534各脚电压，未见异常，仔细检测场输出相关元件正常，用示波器测N701(AN5195K)(58)脚场输出波形，其锯齿波幅度有变化，查N701外围元件未见异常，怀疑N701性能不良，但更换后，故障依旧(见下图)。

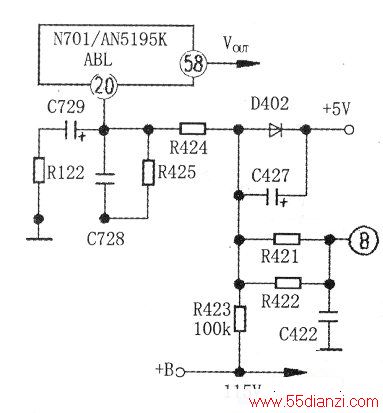

观察屏幕光栅及图像，发现亮度偏暗，稍调高帘栅极电压，光栅突然呈一条水平亮线。N701有多路保护功能，其中(20)脚为束电流保护检测端口，当CRT电子束流增大时，“行变”⑧脚电压下降，同时N701(20)脚的电压也相应下降，当下降到某一值时，N701内部保护电路动作，关闭N701(20)脚输出的场推动信号。由此分析，此故障与N701(20)脚(ABL)端口有关。将帘栅极电位器复原，测得N701(20)脚电压在1.5V上下波动(而正常值应在2.5V左右)。查图5所示相关元件，发现R423(100kΩ)开路。将R423更换后试机，故障排除。
