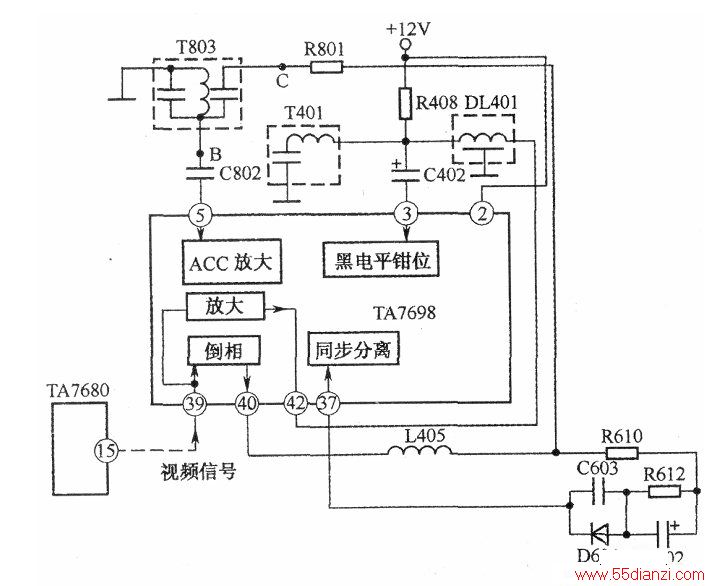

该机色度处理电路如下图所示。图像有雪花，说明视频集成电路TA7698③脚引入的亮度信号信噪比差；图像上下跳动、左右扭动是行、场均不同步的表现，说明TA7698(37)脚得到的同步信号质量差。因播放VCD仍如此，把专用于处理电视节目公用通道故障的可能性排除，而把故障锁定在TA7698(37)、③脚之前与中频集成电路TA7680(15)脚之后的亮度信号、同步信号共用部位。
测TA7698②脚的+12V电源正常。比较TA7698(39)脚和TA7680(15)脚两脚电压相同，均为正常值3.9V，这说明两脚之间的图像信号分离及传输电路没有问题。这样又把故障缩小到TA7698(40)、(42)脚之后与亮度信号输入端③脚、同步信号输入端(37)脚、色度信号输入端⑤脚之前的器件。
分析图纸可知，色度信号吸收器T401、色度信号选择器T803内有电容。根据经验，其内部电容多为管状镀银电容。此类电容使用日久或轻或重都会被氧化发黑，导致容量变小且漏电。故此，依次拆下这两个器件试机，结果在拆下T803的内部电容后出现良好的黑白图像。
因手中没有此备件，参照其他机芯色度信号分离电路，拆下T803不用，在图中B、C两点跨接一只18pF电容进行色度信号传输。试机，彩色恢复正常。
