海信TLM22V68液晶彩电图像扭曲

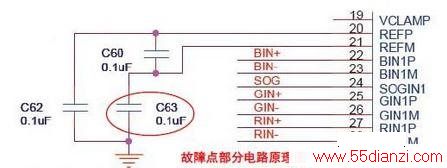

　　开机观察该机图像扭曲,类似普通电视机行锁相环电路故障出现的图像左右扭曲.当使用不同通道信号输入试机发现AV、TV信号均出现类似故障,采用HDMI信号输入正常.由此将故障锁定在模拟信号输入通道.在对信号回路进行分析时发现所有信号都直接输入至主芯片.由主芯片直接进行信号切换等处理,那么对于模拟信号来说公共通道即为主芯片本身.查看电路图,发现主芯片外围电路仅与其第20和21脚有关,试对外围元件进行代换处理,更换C63后故障排除。
