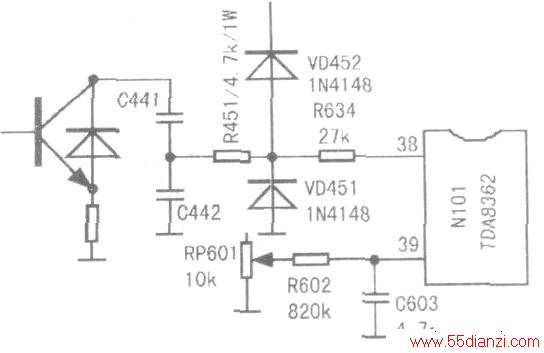

该机采用的小信号处理芯片是TDA8362，该芯片内置有行AFC1和AFC2电路，其中AFC1电路的基本任务是让行振荡器与电台发射的行同步信号同频率；而AFC2电路的任务是让行激励信号与电台发射的行同步信号同相位，以保证图像中心始终在荧屏正中位置。试调整行相位调整电阻RP601，无效，故分析该故障极有可能是行逆程脉冲传输电路有故障，致使信号中断或信号异常而引发。本机的行逆程脉冲传输电路如图所示，测量发现N101(TDA8362)(38)脚没有行逆程脉冲信号波形，VD452正极也没有，但R451左端有信号波形，显然R451(4．7kΩ)损坏。经查，R451已开路，换新后故障消失。
