开关稳压电源故障表现形式有以下几种:
1、稳压电源输出为零。
2、稳压电源输出电压高。
3、稳压电源输出电压低。
4、稳压电源带负载能力差。

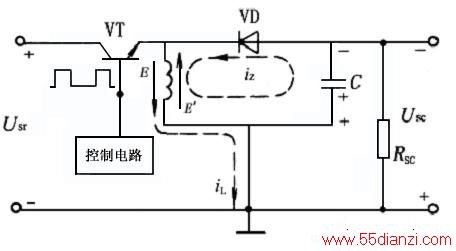

下图所示是开关稳压电源的基本原理图,它由开关调整管VT,储能电路 (由VD,L,C组成)和控制电路三部分组成。控制电路产生一个脉冲宽度可调的矩形脉冲,它控制开关调整管的导通时间的长短。当正脉冲来到时,VT饱和导通,通过VT的电流iL经L形成回路,通过L的电流iL不能突变,而是从零按线性增大。脉冲宽度越大,VT导通的时间越长,则iL越大。
