IGBT模块通过晶体管特性测定装置进行检查及判定的方法

IGBT模块通过晶体管特性测定装置进行检查及判定的方法

点击数:7637 次   录入时间:03-04 11:46:02   整理:http://www.55dianzi.com   电源类故障

  IGBT模块是否破坏可以通过晶体管特性测定装置(晶体管特性曲线描绘器(下称CT)),对以下项目进行检查从而判定。
  ①G-E间的漏电流
  ②C-E间的漏电流
  (必须使G-E间短路)
  另外,除了CT以外,也可以使用万用表等用来测量电压和电阻的装置,从而简单地判断故障。
  1、G-E间检测(上述①)
  如下图所示,使C-E间处于短路状态,测定G-E间的漏电流或电阻值(请不要在G-E间外加超出±20V的电压。使用万用表时,必须确认其内部的蓄电池电压在20V以下。)。
  如果产品正常,漏电流将变成数百nA级(使用万用表时电阻数十MΩ~无限大)。除此以外的状态下,元件已经破坏的可能性很高(一般情况,如果元件破坏,G-E间将处于短路状态)。

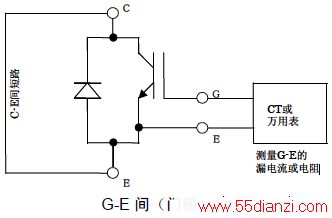

G-E 间(门极)检测
  2、C-E间检测(上述②)
  如下图所示,让G-E间处于短路状态,测定C-E间(连接方式为集电极为+,发射极为-。如相反,则FWD导通,C-E间将短路)的漏电流或电阻。
  如果产品正常,漏电流将处于说明书中记载的ICES最大值以下(使用万用表时电阻数十MΩ~无限大)。除此以外的状态下,元件已经破坏的可能性很高(一般情况,如果元件破坏,C-E间将处于短路状态)。
  ※注意
  绝对不要对集电极-门极间进行耐压测试。
  这可能导致集电极-门极间形成密勒电容部分的氧化膜的绝缘破坏。

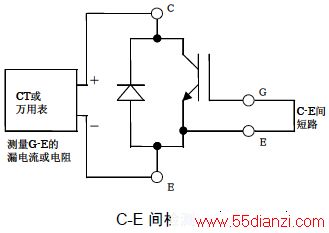

C-E 间检测
