一旦发生短路，IGBT的集电极电流增加到超过既定值，则C-E间的电压急剧增加。根据这种特性，可以将短路时的集电极电流控制在一定的数值以下，但是在IGBT上仍然有外加的高电压、大电流的大负荷，必须在尽量短的时间内解除这种负荷。同时，根据IGBT的短路耐受能力，从发生短路起到电流切断为止的容许时间也受到限制。

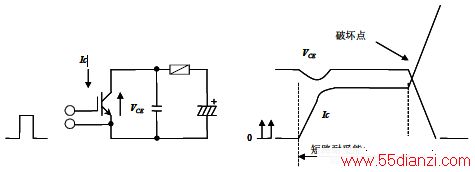

短路耐受能力如图所表示，由短路电流开始流动到引起破坏为止的时间决定，U系列产品的情况如下所述。
<条件>
·VCC600V系列：Ed（VCC）=400V、1200V系列：Ed（VCC）=800V
·VGE15V
·RG：标准值RG
·Tj=125℃
一般情况下，电源电压Ed越高，温度Tj越高，短路耐受能力就越小。
