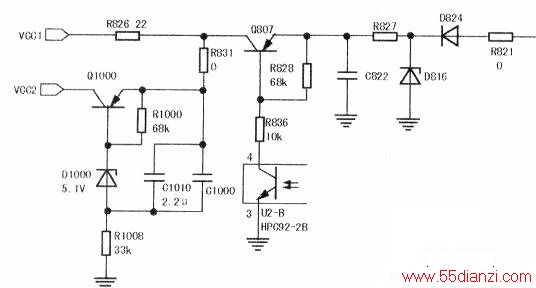

强制开机,经测量,没有12V与24V输出电压,说明问题在其公共部分;5V电压输出正常,说明电源待机基本正常。12V与24V电压的公共部分是PFC部分和电源的PWM以及过流过压保护部分,因此首先测量PFC电压,发现无380V电压,说明PFC电路有故障。经分析,可能是因为VCC的15V电路有故障,因为只有15V有问题才会出现U5和U6都不工作。变压器T803的次级绕组④脚分两路输出,一路输出15V给VCC供电,另一路给U4供电,产生5VSTB电压。经查5V正常,说明问题就在15V给IC供电的支路,由于R826的VCC输出电压为0V.且它的对地电阻正常,Q807的发射极没有电压,于是检查15V整流电路(见下图)。经查发现D824开路,更换D824后,开机故障排除。
