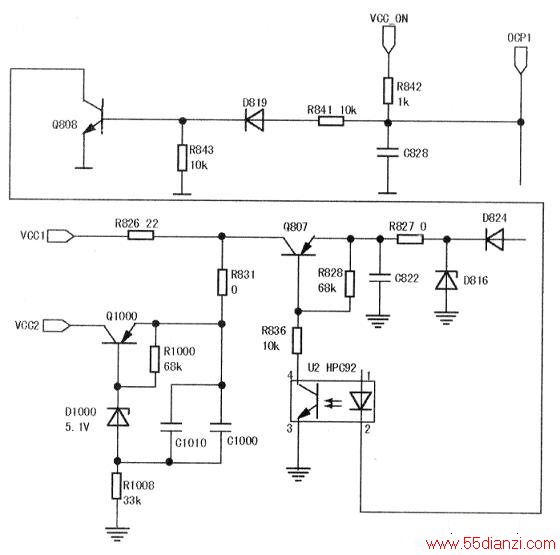

给ON37A电源板的P802加2.2V的强制开机电压后,测得5V待机电压正常,无12V与24V电压输出,说明故障在PFC电路或电源的PWM部分以及过流过压保护部分。于是测量VCC的15V是否正常来判断具体故障部位,经测量Q807的发射极有13V电压,而集电极无13V电压输出,说明U2没有得到开机控制信号,于是断开D820再测,故障依旧,因此排除过流和过压保护问题,问题出在开机信号没起作用。经查发现R842开路(所以没将开机信号送到Q808上),更换R842后开机,故障排除,电路见下图。
