脉冲点火器是利用高压放电的电火花来点燃炉具的可燃气体的装置。其输入的工作电压可分为直流1.5V,3V,6V,9V等和交流120V，240V等。按其输入的工作电压可分为直流1.5V,3V,6V,9V等。按其输出的功能可分为一至八头输出端。现以DC1.5V为例，说明其工作原理。

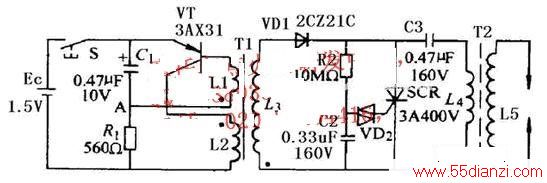

T1,BG,R组成振荡升压电路，将1.5V直流电升高到400V左右的交流电，经D整流后，向C1，当C1两端的电压升高至一定值时，BG2管突然寻通，如此开关接通一样内阻很小，此时C1经过，T2的初级线圈，放电，这个放电的时间很短，电流很大，所以在T的次级， 应出很高的电压，（可达15-30KV）它的两个引出头之间可产生火花放电。
另外，在BG2寻通时，T1次级相当于短路，BG1停止振荡。当C1放电完毕，BG2又恢复到断路状态。 BG1立即又开始振荡升压，重复前述的工作过程，所以产生的电火花是有一定间歇的连续火花。放电频率，大约在2.5-12次/秒左右。
