带保护功能的电水壶

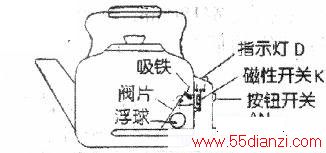

　　该自动保护电水壶（上图为结构示意图；下图为电路图）与目前市场上电水壶的显着区别在于：
　　
　　1．当电水壶内没有注入水时，浮球和阀片自重下垂，磁性开关与吸铁相距较远，触点断开。此时若插_上电源，水壶自动保护不通电，并报警提醒用户壶内无水，避免了水壶空烧。
　　
　　2．当电水壶内注满水时，浮球顶起阀片至一个水平位置，磁性开关触点动作，此时按动按钮开关，电水壶通电开始加热。
　　
　　3．当水壶内水沸腾时，大量的蒸汽顶起阀片，阌片顶磁铁使磁性开关触点断开，继电器失电，电水壶断电，停止加热并使蜂鸣器报警提醒用户水已烧开，．从而防止了水外溢或水烧干造成的事故，节约了电能，即使无人在场也没关系，实现了安全保护。
　　
　　这种电水壶经使用，有以下特点：一是工作稳定可靠、反应灵敏，不会出现水长时间沸腾而不断电，或是水没有沸腾而误停止加热的现象。二是改装成本低，使用寿命长，具有一定的实用与推广价值。
