该遥控灯采用无线遥控方式，不仅可对4路照明灯分别进行遥控，让其点亮，而且可将其逐级全部点亮。而连续按墙壁上的开关，也可以实现逐级全开或关的控制功能。
【提示】遥控操作的前提是，先按墙壁上的电源开关，使其保持接通状态，让第一组灯亮。
1．遥控灯分两部分

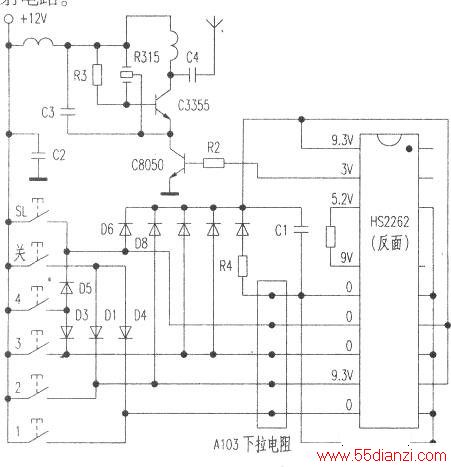

根据手持遥控器电路板实物绘制出原理图，如下图所示。
图中采用红外遥控发射接收组件集成中的发射芯片HS2262，去掉成套配置中的红外接收芯片HS2272．改用315M高频无线发射器，将HS2262的编码调制信号发射出去，确保在室内任意地方能实现遥控功能。HS2262内置振荡，频率取决于外接电阻R1的阻值。最多可有6位(DO-D5)数据端管脚，设定的地址码（不同的按键）和数据码（三态接口①~⑧脚引入的高、低电平或悬空）及同步码组成一个完整的码字，从17脚串行输出，可用于无线遥控发射电路。
由图可见，当未按下遥控器的按键时，HS2262无供电，其各脚电压均为0．Q1(C8050)、Q2(C3355)截止，315MHz的高频发射电路不工作。按下遥控器任意键后．HS2262的17脚输出3V调制电压，通过R2使315M高频振荡电路工作，输出调制信号。
2．接收控制电路

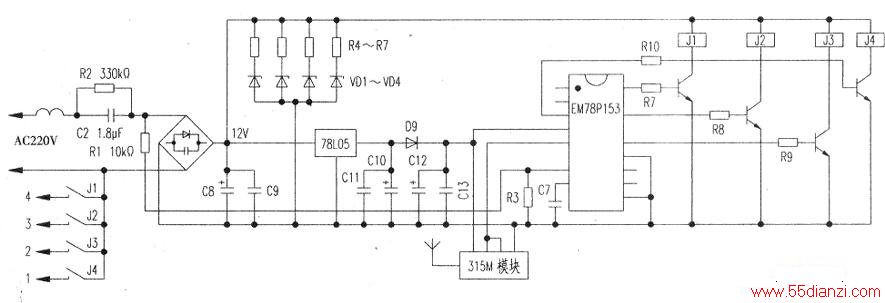

根据接收控制电路板实物绘制出电路原理图，如下图所示。当按下墙壁上电源开关，220V市电经C2降压后，一路经R1、R3分压，为8位单片机EM78P153的⑥脚提供市电过零触发信号：另一路经桥式整流，通过R4—R7、VD1—VD4稳压（实测各稳压管两端电压的误差达0.5V）输出约12V电压（市电电压不同时，该电压的范围为11.5V～13.5V），不仅为为继电器供电，而且经稳压器78L05稳压输出5V电压。
5v电压经C10、C11滤波后，再通过D9输出4.3V电压，由C12、C13滤波后，为单片机EM78P153和315M无线接收模块提供工作电源。单片机工作后，对⑥脚输入的信号进行处理，从14脚输出高电平信号，该信号经R7使Ql导通，继电器J1的触点闭合，点亮第一组吊灯。连续开关4次（间隔时间小于1秒），则使单片机的14、13、12、③脚依次输出高电平，利用J1—J4逐一接通4路吊灯的供电线路，使其逐级全亮，再按则全关。是某一组亮，还是多组灯亮，要看遥控器的操控顺序，如第一次打开墙上开关后再按遥控1号键，则与关机键功能相同为关（此乃程序问题），但如按2号键则1、2路灯同亮，继续按3号键则3路灯同亮。
3．检修实例
例1：按遥控器某键不能遥控且遥控器指示灯不亮系该键微动开关不良，换微动开关。
按下遥控器的N键，遥控器指示灯亮，但吊灯无反应，而反复按墙壁上N路开关，N路灯同亮，说明单片机及其控制系统工作正常，将遥控器靠近灯具约0.5m，再按遥控键，发现能顺利控制，说明是遥控．器发射能力差或315M模块灵敏度下降。若315M模块接收能力差，最简单的处理办法是，将控制器天线由120mm廷长500mm，来提高接收灵敏度。
例2：故障现象同上，但极近距离遥控也无效，测模块中贴片集成运放LM358各脚电压均在4V左右，这是不正常的，因④脚是接地，本应为0，说明有开路现象。查主控扳负极地线沿途走向的通断时发现，在模块双面印板右边的4条插针引线中的地线虚焊。用φ0.1铜线重新连接后，故障排除。
例3：遥控4路灯全亮后不能遥控关灯，系1.8μF降压电容C2容量不足所致。验证方法很简单，遥控全关到全开灯时，若C2两端电压由12V逐渐降低到5.3V，则说明C2容量不足。因C2容量不足后，在同时驱动J1—J4时就会导致电压下降。一旦低于5.3V，单片机也不能正常工作，并且遥控器的所有按键均不起作用。此时，测D9负极的电压也由4.3V降到3.1V。更换C2后，故障排除。
【注意】焊接手持遥控器的元件时必须卸下12V电池，以免因静电而损坏芯片HS2262。
通过以上维修发现科迪森微电脑遥控接收部分4支稳压电路分布不合理，未起到相应稳压作用，仅是消耗电源功率，将附近的电路板烤焦。另外，在遥控过程中，重复按N键则关机，这给使用带来不便。因有关机键，所以通过修改软件，让第二次按N键不起作用。
