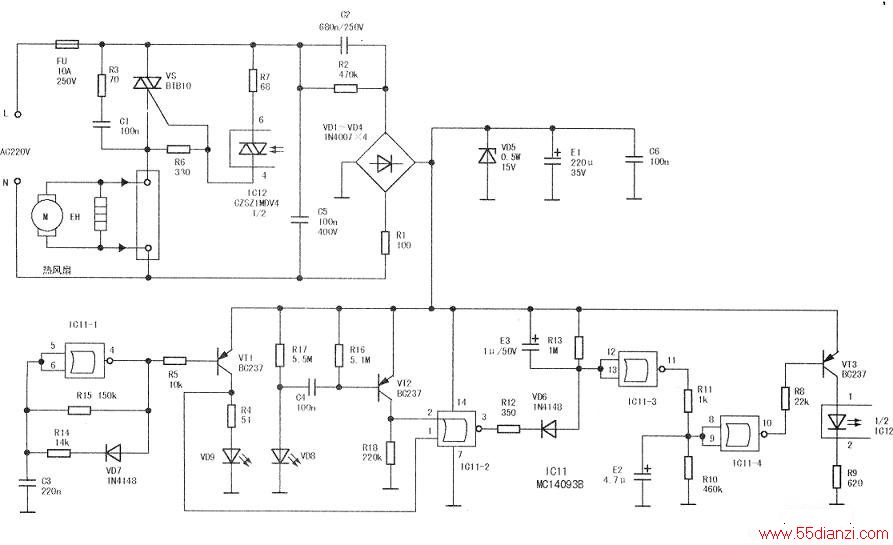

此机静态时IC11-3(11)脚输出低电平，IC11-4⑩脚输出高电平，VT3和光耦合器IC12截止，双向可控硅VS关断，风扇和加热器均不工作。一旦VD8接收到红外信号，IC11-4(11)脚输出翻转为高电平，但由于电容E2两端电压不能突变，要经一段延时才能使IC11-4⑧、⑨脚上升为高电平，延时时间由E2、R11的时间常数决定。延时的目的是增加抗干扰能力，防止干手时手位置不当使VD8因短时收不到红外信号而停机。待E2充电使⑧、⑨脚为高电平时，⑩脚输出翻转为低电平，VT3、IC12相继导通，VS被触发随之导通，M、EH得电工作，出风口送出热风。
动态时1C11-4⑩脚应输出低电平，若为高电平，可能是Rll开焊、E2击穿漏电导致，⑧、⑨脚不能上升为高电平。如动态时⑩脚为低电平而无热风，可能是R6～R9脱焊开路，光耦合器IC12、VT3、VS开路失效。
常见故障分析：
(1)R3、C1组成高频杂波吸收电路，当干手器工作时出现干扰附近声像设备的情况，一般是R3、C1、C5、C6开路或失效引起的。
(2)当VT3、VS、IC12的④、⑥脚间击穿漏电时，会造成通电就吹热风故障。
(3)当EH烧断损坏时，干手器只吹凉风，EH可用1000W～1200W的加热器更换。
(4)如果风扇不转，但出风口有热的感觉，说明电源及控制电路正常，加热器EH也在工作，只是风扇不工作。风扇电机不转的原因一般有：电机启动电容开路失效（型号CBB61、容量1.2μF、耐压500VAC）、碳刷磨损与整流子接触不良、整流子空气间隙被导电碳屑等短路漏电等、轴承缺油干涩卡滞等。可进行清洗、注油及更换处理。
