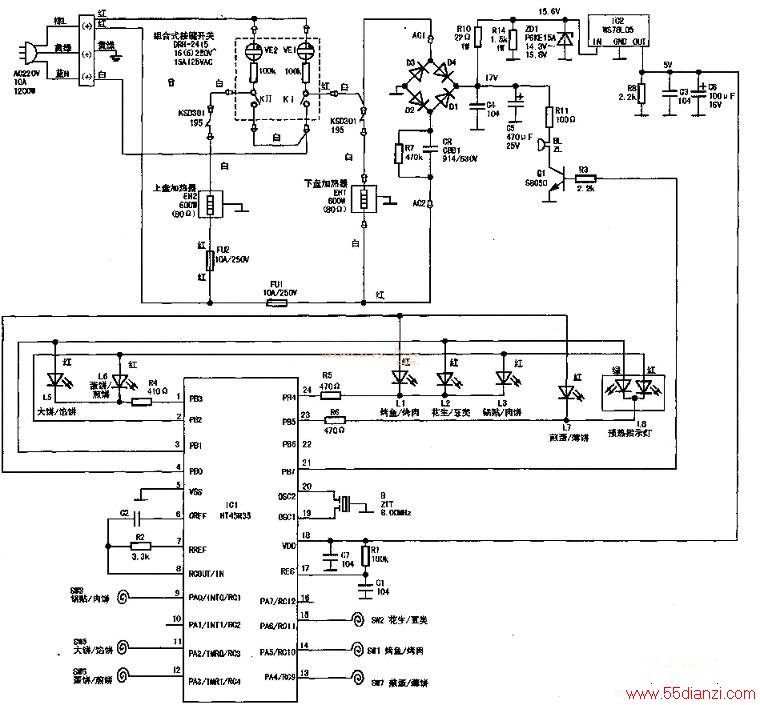

  利仁2018A电饼挡采用触摸按键控制,双电热器EH1、EH2(600W)、单片机触控芯片IC1(HT45R35)、触摸面板、声光报警提示、保护电路等组成,实绘电路如下图所示。

  HT45R35是一款8位高性能精简指令集单片机,在工作频率为4MHz时,其供电电压为2.2V~5.5V;在工作频率为8MH:时,其供电电压为3.3V~5.5V。

  1.电热器电路

  EH1、EH2位于上、下盘中。当按下组合式按键开关KI或KII时,对应的嵌入式氖泡指示灯VE1、VE2发光,指示该加热器处于通电状态。

  2.触摸电路

  该电路由单片机HT45R35的⑨、11~15脚,感应弹簧垫SW1~SW3、SW5~SW7以及触控面板等组成。弹簧垫紧贴操控面板下部,当手指触摸面板感应区域时,HT45R35的⑨、11~15对应脚的输入电容发生变化,经内部电路处理后,从HT45R35的①~④、21、23~24脚输出控制信号,控制蜂鸣器、指示灯的工作。

  3.报警电路

  HT45R35的21脚、三极管Q1(S8050)、蜂鸣器BL(ZL)等组成声音报警电路。当需要发声时,HT45R35的21脚瞬间输出高电平脉冲,Q1导通,BL发声。在通电、触摸按键瞬间,BL发出一声“滴”音;在预热或选中的功能完成时,BL连续发出五声“滴”音。

  3.指示灯电路

  L1~L3、L5~L8与HT45R35的①~④及23~24脚等组成指示电路。L1~L3负极通过47052、电阻接HT45R35的24脚,L5、L6与L7、L8负极则分别通过470Ω电阻接HT45R35的①、23脚,其正极则与HT45R35的②~④脚相接。改变HT45R35相应脚的电平高低,就可使LED发光,以指示当前的工作状态。预热指示灯L8内置红、绿发光二极管,通电预热期间发红光,预热结束时发绿光,其他灯只发红光。

  刚通电时,BL响一声,L8发红光,电路进入预热状态,并封锁触摸按键输入,约5分钟后,预加热结束,解除按键封锁、L8发绿光,BL发出五声“滴”音,机器进入可操控状态。

  值得一提的是,该机电路板只起到计时提醒作用,并无自动断电功能,即达到预定时间后,加热器仍在通电加热。尽管两个加热器都串联有温度保险丝(10A/240℃)和过热保护器(KSD301195),但这都是在意外发生时的最后一步断电保护。另外,电路板的供电只受KI控制,当KI断电、KII通电时,除了KII内嵌式氖泡亮外,面板指示灯全不亮,BL也无报警声,好像未通电一样,由于此时EH2已处于加热状态,假若此时氖泡损坏不亮,则极有可能发生意外。因此,在使用时应格外小心,严格遵守操作规程。
