金龙牌电风扇阵风控制电路剖析

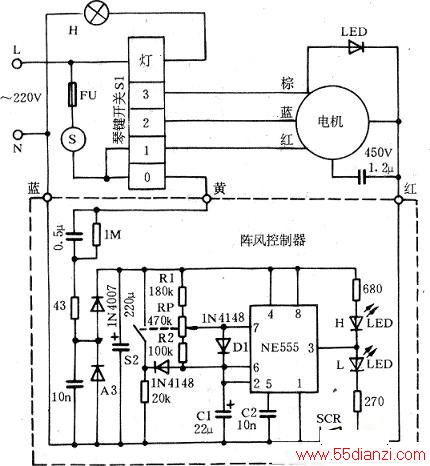

　　金龙牌电风扇中阵风控制器电路如下图所示。

　　该阵风控制器由时基电路NE555及其外围元件组成。依据NE555③电平的高低来控制双向可控硅SCR的导通角，从而控制风扇转速的快慢。市电经降压整流后得到+5v电压，为NE555提供工作电源，此电路中的NE555组成了脉宽调制型无稳状态。接通电源时，电流经Rl、RP、Dll向C1充电，Cl充电时NE555②、⑥为低电平，输出端③为高电平，发光二极管L（绿灯）发光，双向可控硅SCR导通，风扇转动。充电时间常数由R1、RP、Dl决定。当Cl两端电压上升到NE555的阈值电压时，其输出端③脚变为低电平，发光二极管H(红灯)发光，可控硅截止。

　　当Cl放电时Dl反偏，放电时间常数取决于RP、R2。当Cl放电完毕，电路再次翻转。改变RP电位器旋钮位置可改变阵风控制时间。
