网影HD360内置2.5英寸SATA接口硬盘,采用了硬盘桥接控制单芯片GL830(LQFP48PIN封装)。
GL830是创惟科技公司推出的USB2.0到SATA/PA-TA的桥接控制单芯片,也可进行SATA/PATA到USB2.0接口的转换。
GL830可支持一般主要的USB外接应用装置,主要应用在硬盘外接盒、内建硬盘的便携多媒体以及支持SATA接口光驱。GL830继承了创惟科技过去在USBtoATA/ATAPI系列产品经验,提供产品设计上充分的扩展性。GL830有LQFP-48pin、LQFP-64pin、LQFP-128pin封装形式,该播放器采用的是LQFP-48pin封装形式的芯片。
LOFP-48pin封装的GL830,其中内含5v到3.3V及3.3V到1.8V两组电源整流器,客户无须外挂IDO,可将系统BOM成本降至最低。GL830产品特色:符合USB-IF版本2.0规格:符合SATA版本2.6规格:使用者接口软件支持Vista/XP/2000/Me98/Mac;内含新一代高速MCU以增加文件传输效率:支持多项电源管理功能;有效降低EMI以增加Lavout设计弹性;Selfpower/buspower自动侦测模式:提供多种封装以满足各种应用。

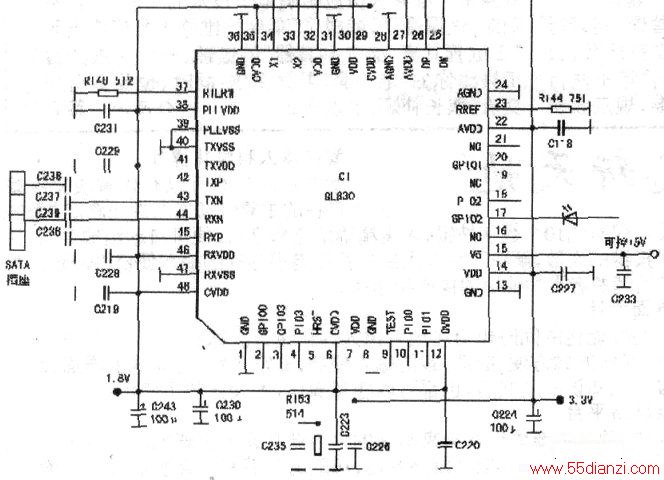

GL830在该机中的应用电路如下图所示。
GL830(ICl)的基本工作条件提供电路:
GL830的(15)脚为+5V电源端,该电源电压是可控电压,由电源电路中的稳压集成块U15(MP1482DS)的③脚输送而来。
GIJ830内含5V到3.3V及3.3V到1.8V两组电源整流器。转换成的+3.3V电源电压经⑦、(14)、(22)、(27)、(30)、(32)外接的滤波电容(C224、C225等)滤波后形成。转换成的+1.8V电源电压经⑥、(12)、(29)、(35)等外接的滤波电容(C243、C230等)滤波后形成。
GL830的⑤脚为复位端,复位电路由⑤脚内部电路与外接元件R153、C235构成。
GL830的(33)、(34)脚外接了25MHz晶振(Y1)及谐振电容C218、C215,与内部电路构成25MHz振荡器,产生时钟信号。
GL830的(42)~(45)脚为硬盘接口,各通过一个电容与硬盘相应引脚连接;(25)、(26)脚为USB接口,分别与AML8626-H的(197)、(196)脚相连。
