1、主板接插件CN301实测数据
引脚
板上标的符号
实际引脚功能
对地电阻(kΩ)
电压(V)
黑笔测
红笔测
待机
开机
1
P-ON
开机／待机键控信号输入端
16.5
4.5
3.3
3.42
2
GND
地
0
0
0
0
3
UNSW 12V
不受控12V电压输入端
65
2.8
12.55
12.52
4
UNSW 12V
不受控12V电压输入端
65
2.8
12.52
12.52
5
GND
地
0
0
0
0
6
GND
地
0
0
0
0
7
UNSW 5.8V
不受控5.8V电压输入端
11
0.6
5.85
5.82
8
UNSW 5.8V
不受控5.8V电压输入端
11
0.6
5.85
5.82
9
GND
地
0
0
0
0
10
ATAP
地
0
0
0
0
11
DR
微处理器开机／待机控制输出
0.9
0.9
0
3.15
12
SW 5V
受控5V电压输入端
0.5
0.4
0
5.11
13
GND
地
0
0
0
0
14
DR
地
0
0
0
0
15
SW 12V
受控12V电压输入端
0.7
0.8
0
12.55
2、主板接插件CN801实测数据
引脚
板上标的符号
实际引脚功能
对地电阻(kΩ)
电压(V)
黑笔测
红笔测
待机
开机
1
UNSW 12V
不受控12V电压输入端
65
3
12.59
12.36
2
GND
地
0
0
0
0
3
UNSW 5.8V
不受控5.8V电压输入端
11
0.6
5.88
6.05
4
GND
地
0
0
0
0
5
UNSW -9V
不受控-9V电压输入端
3.5
∞
-10.86
-9.62
3、主板接插件CN1404实测数据
引脚
实际引脚功能
对地电阻(kΩ)
电压(V)
黑笔测
红笔测
待机
开机
1
3.3V电压输出端
7.6
3.6
3.37
3.36
2
地
0
0
0
0
3
+6V电压输出端
11
0.8
5.97
5.92
4
+6V电压输出端
11
0.8
5.97
5.91
5
地
0
0
0
0
6
3.3V电压输出端
15
4.5
3.37
3.35
7
受控3.3V电压输出端
14.2
4.5
0
3.36
8
FL-CLK显不时钟输出
16.3
4
0
3.08
9
地
0
0
0
0
10
FL-DATA显示数据输入／输出
16
4
0
10
11
FL-STB显示选通信号输出
16
4
0
2.62
12
地
0
0
0
0
13
停止键控信号输入
16
4.7
3.38
337
14
进／出仓键控信号输入
16
4.6
3.38
3.37
15
播放键控信号输入
16
4.6
3.38
3.37
16
地
0
0
0
0
17
遥控接收信号IR输入
16
4.5
3.34
3.33
4、主板接插件CN4261实测数据
引脚
实际引脚功能
对地电阻(kΩ)
电压(V)
黑笔测
红笔测
待机
开机
1
加载电机驱动电压+输出
6
4.5
0
5.79
2
加载电机驱动电压-输出
6
4.5
0
5.79
3
地
0
0
0
0
4
托盘进检测信号输入
0
0
0
0
5
托盘出检测信号输入
13
3.8
0
3.43
5、主板接插件CN4201实测数据
引脚
实际引脚功能
对地电阻(kΩ)
电压(V)
黑笔测
红笔测
待机
开机
1
地
0
0
0
0
2
进给电机驱动电压1+输出
6
4.2
0.33
12.68
3
进给电机驱动电压1-输出
5.8
4.2
0.32
12.2
4
进给电机驱动电压2+输出
6
4.2
0.33
12.77
5
进给电机驱动电压2-输出
5.8
4.2
0.33
12.36
6
限位开关检测信号输入
11.3
3.8
0
3.51
7
地
0
0
0
0
8
三相主轴电机驱动电压Al输出
5.7
4
2.31
5.94
9
三相主轴电机驱动电压A2输出
5.6
4
2.31
5.96
10
三相主轴电机驱动电压A3输出
5.7
4
2.31
5.93
11
＿
0.6
0.5
2.56
2.66
12
霍尔元件1+信号输入
0.6
0.5
2.63
2.67
13
＿
0.6
0.5
2.65
2.64
14
霍尔元件2+信号输入
0.8
0.5
2.48
2.65
15
＿
0.6
0.5
2.53
2.65
16
霍尔元件3+信号输入
0.6
0.5
2.64
2.65
17
＿
0.4
0.4
2.2
2.26
18
＿
0.6
0.4
2.97
3.04

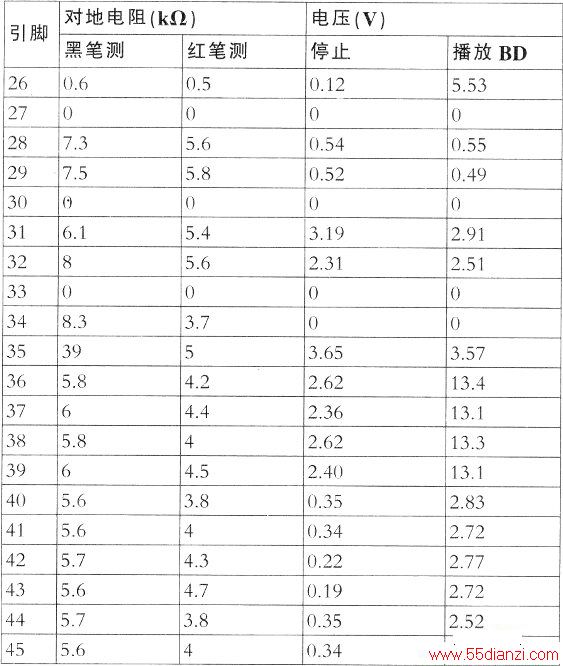

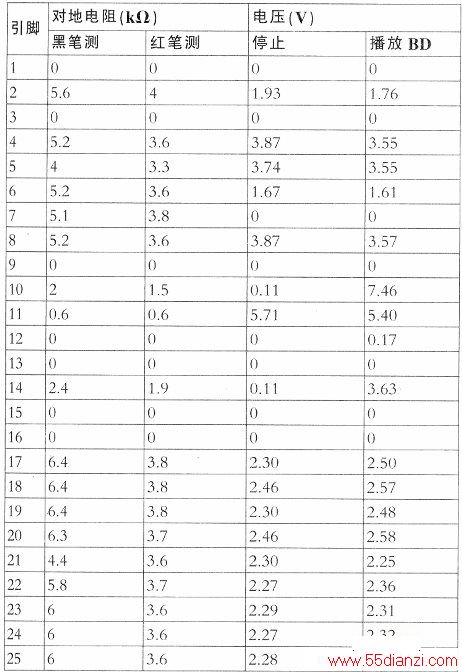

6、主板接插件CN1301实测数据
CN1301的(40)、(41)脚接激光头的聚焦线圈1（聚焦线圈1的直流电阻约为4Ω）；(42)、(43)脚接激光头的循迹线圈（循迹线圈的直流电阻约为4Ω）；(44)、(45)脚接激光头的聚焦线圈2（聚焦线圈2的直流电阻约为4Ω）。
