新科SDP9019移动DVD采用9英寸高清液晶显示屏．可旋转180度设计：兼容DVD、VCD、CD、MP4等碟片；内置TV高频头，可以收看无线、有线模拟电视信号：支持USB、spK多媒体播放；携带大容量锂离子电池，可长日寸间播放。
电池的充放电电路原理：～当插上外电源(9w1.5A)时．9V电雎通过R57、R116使02的E-C极导通．D7稳压使Q2的C极输出电压恒定。同时U12(AP4953)内部的P2（P沟道场效应管）的G极检测到来至Q2的导通电压使其导通．此时9V电源通过P2的D-S极，经EC5、C65、EC2滤波,D13钳位，送至电源开关和U12的第①脚。当开关在“QN”状态时，电源主要给整机供电，开关在“OF'F”位鼹时，充电开始。

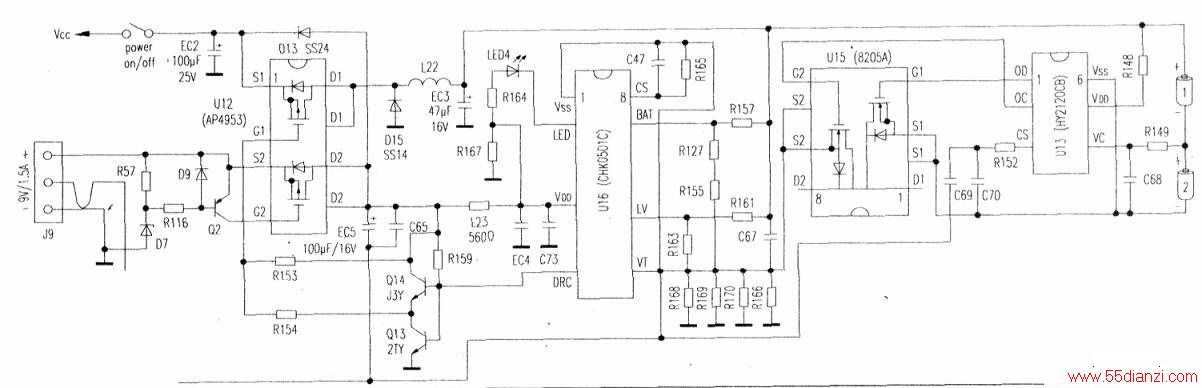

据下图，该电路分两部分：以U16(CHK0501C)为核心的充电电路：以U13和U15为核心的保护电路。
充电过程分为四个步骤：涓流充电、恒流充电、恒压充电、充电饱和。当电源开关处于“OFF'”位置时，电源9V电压通过U12内部P1(P沟道场效应管)的s-D极．经L22加到电池l的正极，进入充电状态。如果电池内的电流很少且电油电压低于U16设置的Vminf预充结束电压及短路判断电压）时进行涓流充电．Vmiri电压的设置由U16的第⑥脚外接的R161、R163取样电阻的阻值大小决定：随着充电时间的延长，电池电流不断增加，电压也在慢慢的卜升，如果上升的电压超过Vmin时进入恒流充电，即充电电流不变，电压持续上．升；当上升的电压达到Vconst（恒压充电电压）时．电池电压不在上升，进入恒压充电．Vconst的电压设置由U16的第⑦脚外挂的取样电阻R127、R155、R157阻值大小决定：此时充电电流开始慢慢减小，当减小的电流接近U16内部设置的判断阎值电流（IConst的10%左右）日寸．U16的第②脚输出高电压，使LED4指示灯由红色转为绿色．表示充电进入饱和状态，但不关断充电控制电路。Icost(恒流充电电流1的电流设置由U16第⑧脚外接的电阻R165阻值大小决定。
U16还具有短路保护功能，当电池电压低于Vmin时，芯片将启动短路保护，把充电电流减小到恒流值lconst的IO%左右。
保护电路U13(HY2120CB)具有持续检测电池1、电池2的电压，以及③脚与①脚之间的电压差，来控制充电和放电。当电池l和电池2的电压都在过放电检测电压以上并在过充电检测电压以F．且③脚电压在充电过流检测电压以上并在放电过流检测电压以下时．U13的①和②脚都输出高电平，使U15内部的充电控制管N2和放电控制管Nl同时导通．此时充电和放电都可以自由进行。这种现象称为“正常工作态”。
在充电过程中，电池1或电池2的电压超过U13肉部的过充电检测电压时，并且持续的时间超过内部设置的过充电检测延迟时间，此时U13的第①、②输出的电压由高电平变为低电平，使U15内部Nl、N2关闭，此时电池的地与电源地断开。这种状态称为“过充状态”。
在放电过程中，电池l和电池2的电压下降到U13内部的过放电检测电压以下．并且持续的时间超过过放电检测延迟时间，此时U13的第①、②输出的电压由高电平变为低电平，使U15内部N1、N2关闭．此时电池的地与电源地断开。这种状态称为“过放电状态”。
在放电过程中．U13通过检测第③脚电压持续侦测放电电流。一旦③脚电压超过放电过流检测电压，并且这种状态持续的时间超过放电过流检测延迟时间，第①脚输出的电压由高电平变为低电平，关闭U15内部的Nl．敬电停止，这个状态称为“放电过流状态”。而一旦第③脚电压超过负载短路检测电压，并且这种状态持续的时间超过负载短路检测延迟时间，则第①脚输出电压也由高电平变为低电平，关闭U15内部的N1，放电停止．这个状态称为“负载短路状态”。
在充电过程中，如果第③脚电压低于充电过流检测电压．并且这种状态持续的时间超过充电过流检测延迟时间，则第②脚输出电压由高电平变为低电平．关闭U15内部的N2。停止充电，这个状态称为“充电过流状态”。
