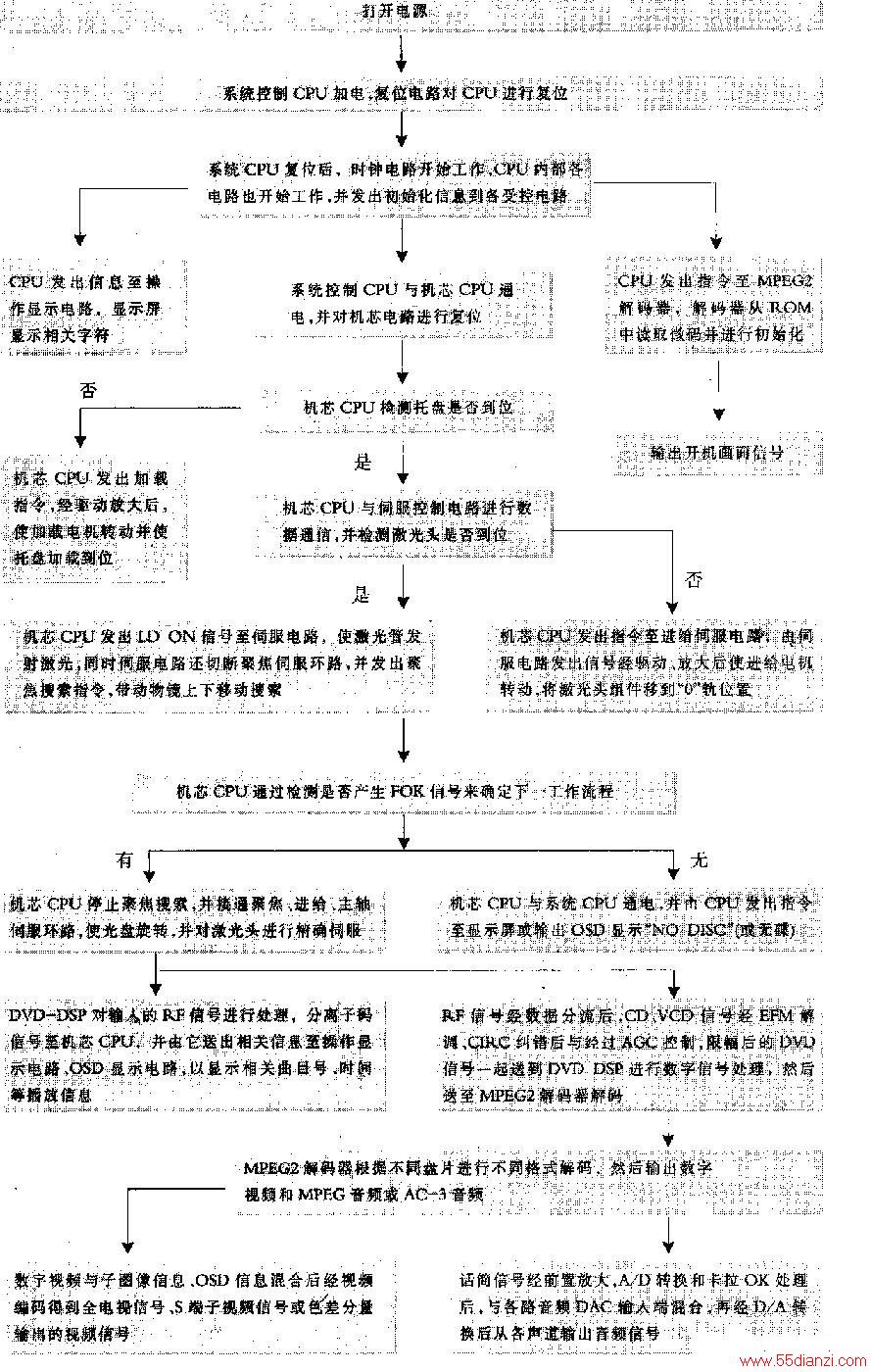

DVD影碟机品种繁多，其电路也各不相同，但它们的系统工作流程基本上是相同的，下面介绍DVD影碟机的系统工作流程，如下图：
从DVD影碟机系统工作流程可以看出有如下检测要点：
(1)若VFD显示屏能显示相关字符，说明复位电路、时钟电路、系统CPU本身工作正常。
(2)若DVD影碟机与电视机连机后能显示开机画面，说明DVD解压芯片、ROM只读存储器、视频编码电路基本正常。
(3)若托盘进出盒机构、激光头在开机时能够正常复位，说明DVD机芯CPU正常。
(4)若VFD显示屏能显示曲目、时间等播放信息，说明DVD机芯部分基本正常，若此时出现故障，其故障部位一般在机芯之后的电路。
(5)若DVD影碟机声音、图像中的一个正常，说明DVD解压芯片、DRAM、ROM等电路正常，故障一般在视频编码或音频信号处理电路。
总之，对DVD影碟机的故障检修，可遵循一定的规律进行。即根据整机的系统工作流程来确定故障的检修流程。同时，还应根据整机各单元电路故障出现的概率，把握好维修的基本原则：先简后繁，先外围后集成，先模拟后数字，先硬件后软件。通过反复的实践，不断探索和积累维修经验，才能真正提高DVD影碟机的维修技术。
