如果DVD/EVD机后面有VGA接口，且写程器上也有VGA接口，则用一条VGA线将这两者的VGA接口连接起来，或用3条导线将VGA接口的13、14脚及接地端（VGA接口的⑤～⑧脚、11、12脚）对应接通。

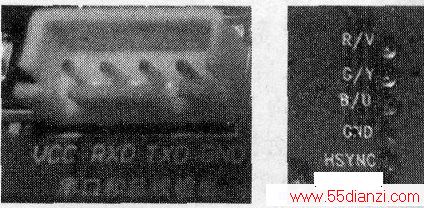

如果DVD/EVD机没有VGA接口，则察看DVD/EVD机的解码板上有没有升级插座：若有，如下左图所示，则将RXD(或RX)、TXD（或TX）、GND与写程器的对应端相连；若没有，则在DVD/EVD的解码板上找到标有HSYNC（或H、HSY、V -H）、VSYNC（或V、VSY、v-v）、GND的焊点，如下右图所示，将HSYNC、VSYNC、GND焊点分别与写程器的RX、TX、GND端接通即可。
对于机器上设有升级插座的，或无RXD、TXD标注点的，则需找到解码板与显示屏的连接处，将标有“CLK”的焊点（部分机标注为“VSCK”）与“GND”（地）短接，如下图所示。否则，写程器不能与解码板正常通信。
如果解码板上既没有在线升级插座，也没有上述标注的焊点，则可直接将写程器的RX、TX端通过导线连接到82x×系列芯片的对应引脚上，具体脚位如下：128脚的SPHE8202L，21脚是R端，22脚是TX端；216脚的SPHE8200/8202芯片，175脚是Rx端、176脚是TX端；256脚的SPHE8200A/8202A芯片，205脚是Rx端、206脚是Tx端；216脚的SPHE8281D/8281S/8202D/8202S芯片，181脚是RX端、182脚是TX端。
【提示】
(1)在线读/写连线要求是交叉连接．也就是写程器的RX端接DVD机解码板上的TX端．写程器的TX端接DVD机解码板上的RX端，但是不同厂家在解码板上的标记符号的含义不完全相同，有的标记的是该焊点的脚位功能，有的标记的是该焊点应接写程器的脚位功能。因此，在升级时，如果交叉连线后，升级时不能正常通讯的话．对调这两条线的位置即可。
(2)不能在线直接读/写采用SPHE8200A的解码板的数据。若要读/写该板数据．可将该板的存储块取下来，焊到采用SPHE8202D的解码板上进行读/写。
