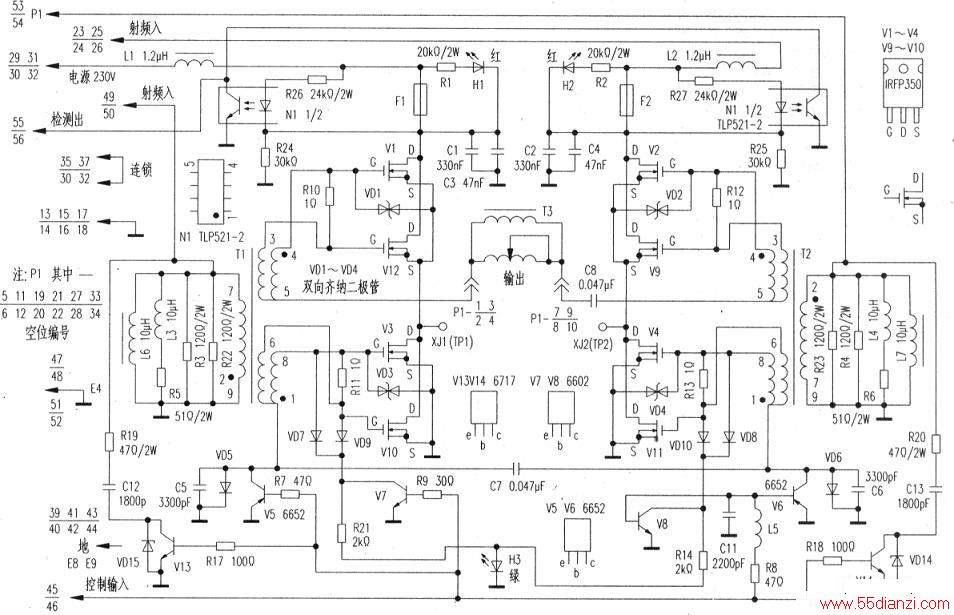

AM103S5-Ⅱ中波广播发射机 功放模块设计或单独组件，因为整机中功率放大器组件数量大、电压高、电流大、功耗强、发热量大，相对故障比较集中，采用了接插方便的模块化结构形式。其电路如下图所示。
模块常见故障有：场效应管V1-4V9-12 (IRFD350)极间击穿短路开路；性能变异不稳定：控制电路的三极管V5 -6(6652)V7-8(6602)损坏；保护电路中的相关元件VDl-4双向齐纳二极管(P6KE20CA)和功率电阻R3-4(120Ω/2W)、R5 -6(51Ω／2W)、R22 -23(120Ω/2W)等易损件（见下图）。
一旦巡视发现机器工作状态不正常，由相关信号指示显示可迅速判断有关部位，应迅速采取应急措施，启动自动保护系统，控制调整电压，降低功放模块输出功率，确保广播不中断，待正常停播后再更换模块组件。
故障模块检修可以采取连机和脱机两种方式。连机方式检修，利用机器停播休息时间进行检修，将模块通过专用连线与整机连接通电检查，但时间比较紧张，一般简单的故障可以很快排除：
对于比较棘手的故障，通常先换上备份的组件，安装试机后先保障安全播出，在脱机的情况下单独全面检修。
检修方法大体按下列程序：
1．冷态检查，根据实践经验先直观组件正反面元件印板、电路焊点有无异常的痕迹。若发现明显的故障元件及可疑痕迹，分别针对不同情况进行更换、检测、修复、补焊等简单方法处理排除，按先易后难的程序操作。
2．对于无法直观发现的比较复杂的故障部位或故障元件需要深度检查，可以通过检测板端Pl各引脚对地之间的电阻值分析，查明故障原因，找到隐蔽的故障元件。

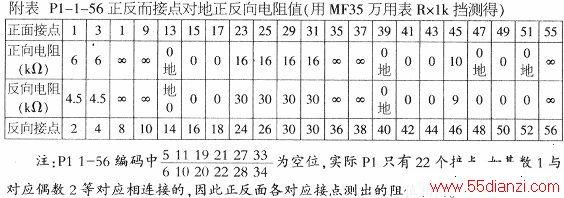

3．根据下图中P1端子各引接点检测正常板上正反面的数据见附表。
4．热态检修。如有多组适用电压输出稳压电源(如+230V、+115V、+30V、60V/DC)，模拟信号源输入和输出的可代替的负荷，配合实用的仪器仪表，检修更具完备。
5．对时而正常时而又不正常的特殊故障（通常称软故障），笔者的经验是采用“模糊技术检修法”。具体操作将模块组件板场效应管、功率电阻，特别处于高电压大电流的元件及散热片附近相关元件焊点，采用合适的电烙铁进行有效的补焊，往往能达到事半功倍的目的。主要是通过焊接彻底消除电路焊点由不易发现的“焊阻”，这种隐蔽很深的故障“元凶”，相当于电路中的可变电阻，受到环境条件变化影响，焊点媒介物之间热胀冷缩物理现象的异常作用，“焊阻”埋伏在电路中，造成了软故障的特殊性。
