深夜回到家，眼前漆黑一团，到地下室或仓库取东西，里面光线昏暗，摸黑开灯将会感觉十分不便，再有睡前想关灯又懒得下床，经常遇到诸如此类尴尬情况。

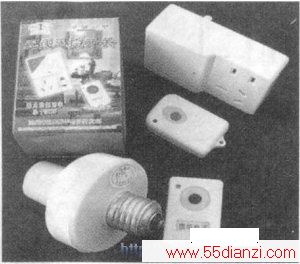

这里介绍一款无线遥控开关，如左图所示，根据其外形不同分为灯口式和插座式两种，灯口式遥控开关内部线路如右图所示，

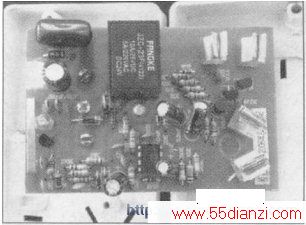

插座式遥控开关内部线路如下图所示，利用它们就可以“穿墙过壁”遥控电灯等家用电器开关，距离可远达20多米)真正实现“遥控匙扣在手，电器开关自由”。
由下图可知，无论灯口式遥控开关还是插座式遥控开关，其遥控发射匙扣电路结构都是一样的，只是元件参数略不同。
由下图也可看出，虽然插座式遥控开关采用了继电器作控制器件，电路结构略显复杂，而灯口式遥控开关采用的是可控硅，但工作原理大同小异。
下面以灯口式遥控开关为例，对其遥控电路工作原理作详尽分析。
工作原理剖析：

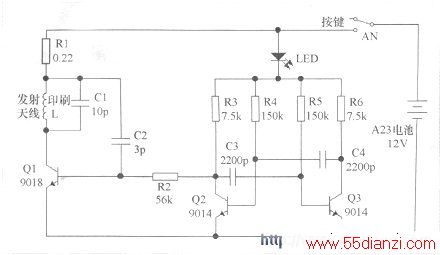

灯口式遥控开关由遥控发射匙扣和接收控制灯座两部分组成。遥控发射匙扣的内部电路如下图所示，

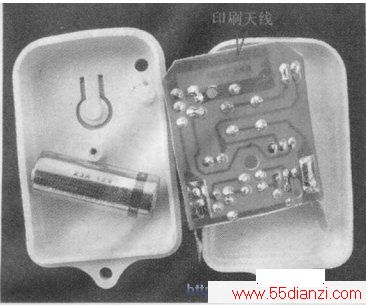

三极管Q2、Q3及R3~R6、C3、C4构成多谐振荡器，Q1及外围元件构成载波振荡器，发光二极管LED做工作指示。按下AN接通电源后，多谐振荡器起振产生低频交变信号，同时载波振荡器产生约315MHz的高频载波信号，该高频载波信号受低频交变信号调制后，经如下图所示的印刷天线L发射到空中。

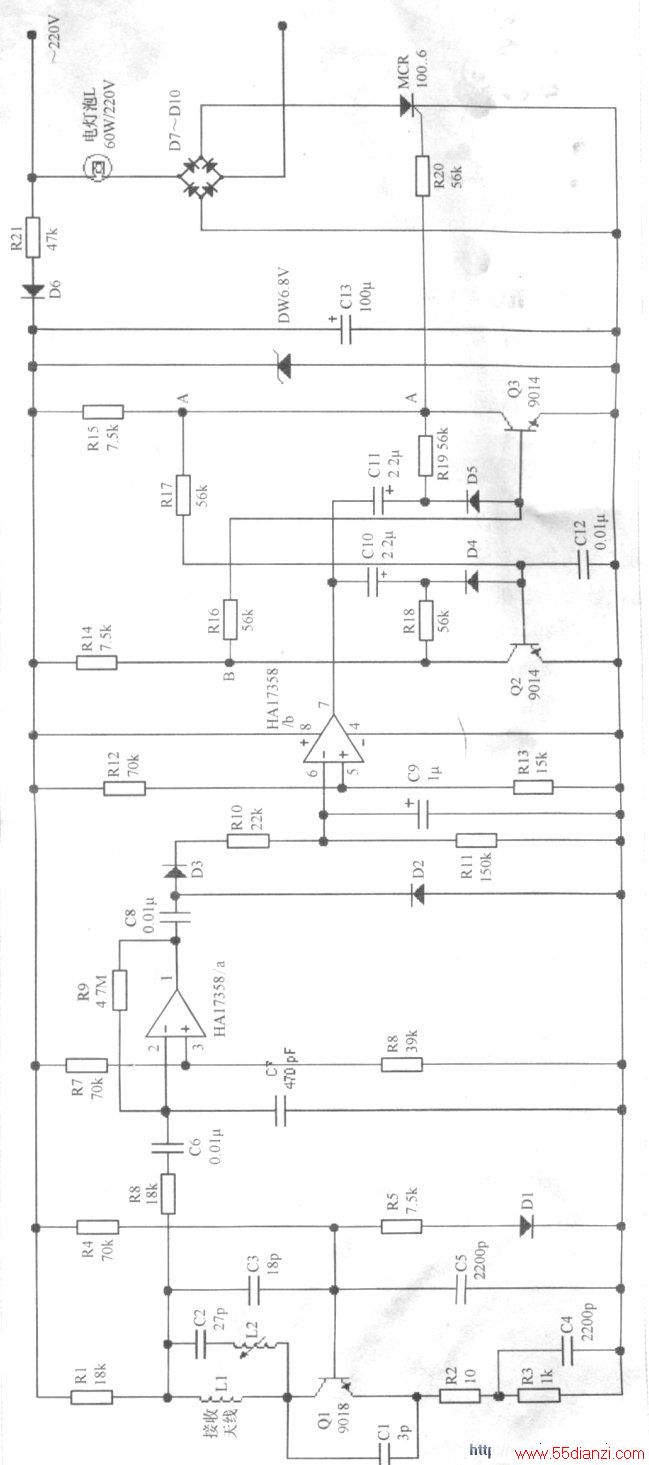

灯座内的遥控接收及控制电路如下图所示，交流220V经R21降压、D6整流、Cl3滤波、DW稳压后获得6.8V直流工作电压，Q2、Q3及外围元件构成双稳态电路，由于电容Cl2两端电压不能突变，Q3率先导通)A点电位下降约为0.03V，此低电位经Rl7反馈到Q2基极，Q2保持截止，电路进入稳定状态。此时A点低电位经R20到单向可控硅MCR触发端，不能使MCR导通,电灯不亮。
当接下遥控发射匙扣AN发射时，由Q1及外围元件构成的超再生接收电路就会接收到空中的遥控载波信号，并进行放大、解调，输出的低频交变信号经R6、C6、C7送到以COMS集成双运放HAl7358中IC-a为核心构成的放大器放大，放大后的低频交变信号再经C8、D2、D3组成的倍压整流电路整流升压，由R1O、R11分压后向C9充电，C9上的电压不断上升，升到一定值时，由IC-b组成的反相输入电压比较器翻转，(7)脚电压变为OV，这一低电平通过C11、D5把Q3基极电位拉低，强迫Q3截止，A点电位上升，经Rl7反馈到Q2基极，Q2开始导适，B点电位迅速下降，并经Rl6反馈到Q3基极使Q3继续保持截止，电路进入新的稳定状态。此时A点高电位(约0.8V)经R20触发MCR导通，电灯点亮。
同理,再次接下遥控匙扣AN，接收控制电路中的双稳态电路也将再次翻转，A点电位降低)MCR失去触发信号并过零截止)电灯熄灭。
使用注意事项：
经上述分析可知，该款无线遥控开关电路简单，制作调试起来比较容易，采用的元器件选择没有特殊要求，电路中的二极管均用lN4007，集成双运放HAl7358还可用AN1358,AN6562,BA728,CA258,HA17904PS,KM258,LA6358,LM258,LM2904,M5223P,NE532,TA75358P,μPC358C等代替。需要提醒注意的是，当灯口式遥控开关内的单向可控硅选取MCR100-6时，外接灯泡的功率不能大于60W，插座式遥控开关因内部采用继电器作控制器件，外接负截电器的功率可适当大一些，但一般也不能超过300W。
经近两年的实际使用发现，该款无线遥控开关日常待机时耗电极少，仍以灯口式遥控开关为例，灯泡负载功率变化时灯座的工作电流如下表：
可以看出，灯灭时遥控开关待机电流仅为2.73mA，P=UI=2.73mA×220V=0.6W，全年消耗电能W=Pt=0.6W×365×24h=5256Wh=5，256度，可见功耗很小。遥控发射匙扣使用一节l2V的A23电池，发射时电流也仅仅为5mA，一节电池足可以用上一年。
