无线电遥控由于具有发射距离远、制作成本低、没方向性等优点，因此在自动控制场合有着广泛的应用。这里向大家介绍一种微型无线电遥控开关，它的发射部分采用了钮扣电池，印刷天线，体积很小，只有28×48X 10mm．能装在钥匙圈上随身携带且耗电很省，是一种实用的遥控开关。

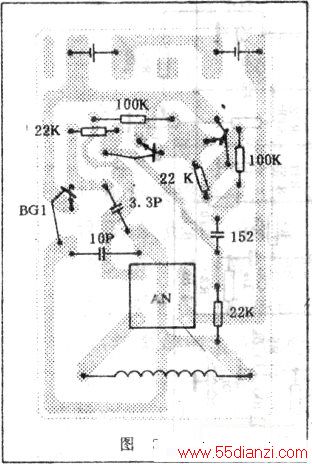

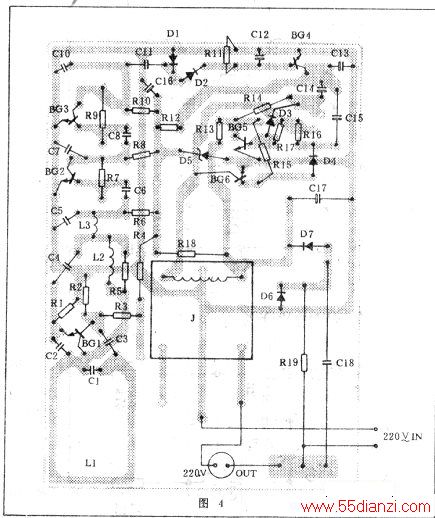

该无线电遥控开关分发射，接收两个部分。发射与接收原理图参见图1与图2，相应的印板见图3与图4。发射电路由BGI、BG2、BG3分别组成两个振荡器。BG1工作于甚高频段(VHF)，振荡频率在150MHz~170MHz间．BGI和C1、L1、C2等元件组成了典型的电容三点式振荡器。BG2、BG31作于低频段，为正反馈自激振荡器(f≈6kHz)。由于R4、C3的反馈作用．BG2轮流工作于截止与饱和状态，于是在BG1的基极产生了一个频率约为16kHz的方波，直接对射频载波进行调制。
调整C1能微调发射频率．L1为天线线圈，直接做在印刷电路板上，其电感量属高频振荡电路的分布参数，本身又兼有电磁波的发射作用，这样既省掉了发射天线，又稳定了工作电路。
由于发射开关一按即放。因此耗电极省，两节钮扣电池足能工作半年以上。
接收机工作在超再生状态，这种电路的特点是灵敏度高、线路简单。BG1即为超再生接收管，平时工作于高频间隙振荡状态。振荡回路由L1、C3、C4等元件构成，调整CI可微调接收频率。L2、L3为扼流圈，L2用φ=0. 35mm的漆包线在外经为3mm的钻头上密绕30T，L3采用色码电感．BG2、BG3是二级高频信号放大电路，用以提高整机的接收灵敏度。为防止自激，电路中设置了C7、Cl0等电容。检波采用二极管倍压检波，当电路接收到发射信号后，D2输出高电平使BG4饱和，于是向双稳态电路输出一个低电平触发其状态发生转换。
BG5、BG6等阻容元件构成了常见的双稳态电路，工作原理就不再分析了。
接收机的电源直接取于市电220V交流电，经C8降压，D7、C17整流滤波后得到9V左右的直流电，由D5稳压(6V)后供前级使用，这样做的日的足为了缩小接收机的体积并易于和电源插座连成一体，方便使用。为避免双向可控硅产生的高次谐波对收音机、电视机的干扰，本开关控制元件为继电器。
该无线电遥控开关的控制距离不小于5米，能在30平方米的房间内随意控制家用电器。使用时只须将接收器的电线插入220V的市电，再将要控制的家用电器插入接收器上的插座内，按动发射器的开关，就能遥控家电设备了。如要增大发射（控制）距离，只须提高发射机的工作电压，便能实现远距离控制。
