该机芯电源供电流程框图如下图所示。由图可看出，开关电源送至主板CON24插座③脚的＋12V主电压被分为六路输出：第1路经L3滤波后变为＋12V-2作为功放块U27（TDA7266SA）及静音电路电源；第2路经L96、L95加至DC/DC变换U41（MP9583）输入端，变换成＋5V电压输出，给数／模变换U15

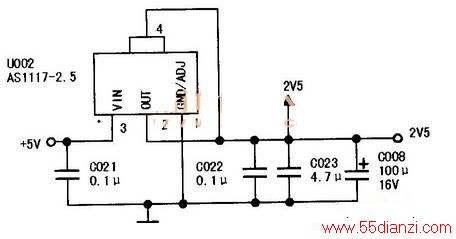

（CS4344）及相关接口电路供电；第3路经L101、L102加至DC/DC变换ICU42（MP9583）输入端，变换后输出的＋5V电压，给前控板及电源管理U506（PIC12F675）供电；第4路经升压电路转换为＋33V电压，作为高频头调谐端子电源；第5路经稳压U18（LM7808）将电压降为＋8V、该电压被分为两路，一路为音频附属电路的Q19供电，另一路送至DC/DC变换U26（AMS1117）输入端，变换后输出的5V-IF电压给高频头及中放块U24（TDA9885T）供电；第6路经Q1、Q2及U2（SP4435）开关控制后作为VCC-Panel电压，为显示屏供电。电源板送至主板CON25插座③、④脚的5VSTB待机电压，被分为七路输出：第1路经1、1滤波后作为5VA电压，为模拟电子开关U17（PI5V330Q）供电，此5VA电压还经L2滤波后作为VGA/5V电压，为VGA输入插口P3及该插口VPROM存储块U16（24C04）供电；第2路经1、34滤波后作为＋5VHDMIESD电压，为HDMI输入插口P1及该插口E2PROM存储块U14（24C04）供电；第3路经1、12加至DC/DC变换U5（AMS1117）输入端，变换后输出的＋3.3AVDD电压，分别经1、13、1、18、L19、L22、L23、L24滤波后，作为AVDD_HDMI、AVDD_MEMPLL、AVDD_SIF、AVDD_AU、AVDDA、AVDD_MPLL的电压，给主控芯片U9（MST9X88L）相关引脚供电；第4路经DC/DC变换U8（AMS1117）变换后得到＋2.5VM电压玫缪狗直鹁璍21、L25滤波后分别得到＋＋25VeeDMC及＋2.5V_DMQ电压，为DDR存储器U11（HY5DU281622ET）相关引脚供电。另外，该电压还经L16滤波后作为＋2.5MVDD电压，为主控芯片U9的106、112等脚供电；第5路给用户E2PROM存储块U34（24C32）供电；第6路给KEY（键控电路）、遥控接收头等供电；第7路经L15送至DC/DC变换块U7（AP1084）输入端，变换后输出的＋3.3V电压又被分为四路：第1路经L20滤波后作为VDDP电压，为主控芯片U9相关脚供电；第2路经DC/DC变换块U6（AP1084）变换后输出VDDC（＋1.8V电压，为主控芯片U9内核电路供电；第3路给FLASH存储器U13（PS25VF040）供电；第4路给复位等电路供电。
